Škoda Fabia: Bagagliaio e trasporto

Introduzione al tema

Se si trasportano oggetti pesanti, lo spostamento del baricentro altera le caratteristiche di marcia. Adattare la velocità e lo stile di guida al carico.

Durante il trasporto del carico seguire le seguenti avvertenze

• Distribuire uniformemente il carico nel bagagliaio e fissarlo con cinghie di ancoraggio adatte agli occhielli o con reti di fissaggio, affinché non possa scivolare.
• Collocare gli oggetti pesanti nel bagagliaio il più possibile in avanti.
• Adeguare la pressione di gonfiaggio dei pneumatici al carico.

In caso di impatto, anche gli oggetti piccoli e leggeri ricevono un'energia cinetica talmente alta che possono causare gravi lesioni.

L'entità dell'energia cinetica dipende dalla velocità di marcia e dal peso dell'oggetto.

Luce bagagliaio

La luce si attiva e si disattiva quando viene aperto o chiuso il portellone bagagliaio.

Se il portellone bagagliaio è aperto e l'accensione inserita, la luce si spegne automaticamente dopo 10 minuti.

ATTENZIONE

• Il carico massimo ammesso dei rispettivi elementi di fissaggio, reti , ganci ecc. non deve essere superato. Oggetti più pesanti non verrebbero trattenuti a sufficienza - pericolo di lesioni!
• Un carico non fissato o fissato in modo improprio può scivolare all'interno del veicolo in caso di manovra improvvisa o di incidente - pericolo di lesioni!
• Un carico non fissato può colpire un airbag in apertura e ferire gli occupanti - pericolo di morte!
• In caso di trasporto di carico nel bagagliaio ampliato mediante ribaltamento in avanti dei sedili posteriori, prestare la massima attenzione nel garantire l'adeguata sicurezza per le persone sedute sugli altri sedili posteriori.

ATTENZIONE

• Il carico massimo ammesso dei rispettivi elementi di fissaggio, reti , ganci ecc. non deve essere superato - pericolo di danneggiamento.
• Assicurarsi che gli oggetti sistemati sulla cappelliera non danneggino i filamenti del riscaldamento del lunotto.
• Non collocare nelle reti e negli scomparti portaoggetti del bagagliaio oggetti appuntiti - pericolo di danneggiare le reti e gli scomparti.
• Riporre con cautela gli oggetti negli scomparti portaoggetti e non caricarli con oggetti a punta - pericolo di danneggiare gli scomparti.

Elementi di fissaggio

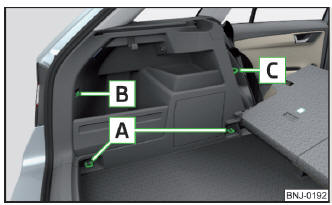

Fig. 102 Elementi di fissaggio

Gli elementi di fissaggio si trovano su entrambi i lati del bagagliaio.

Panoramica degli elementi di fissaggio " fig. 102

1. Occhielli di ancoraggio per il fissaggio del carico, reti di fissaggio e tasca multifunzione
2. Elemento di fissaggio per il fissaggio delle reti di fissaggio e della tasca multifunzione
3. Occhiello di ancoraggio per il fissaggio delle reti di fissaggio e della tasca multifunzione

L'occhiello di ancoraggio C si trova dietro lo schienale ripiegabile del sedile posteriore.

Il carico statico massimo consentito per i singoli occhielli di ancoraggio A è di 350 kg.

Avvertenza Gli occhielli di ancoraggio A non possono essere utilizzati per il fissaggio di carico e reti quando il piano di carico variabile si trova in posizione superiore

Reti di fissaggio

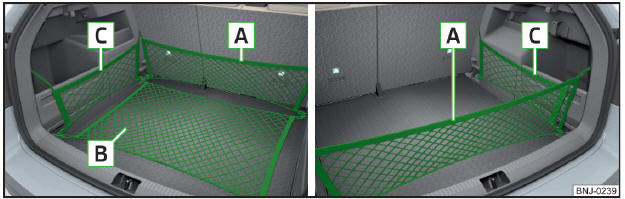

Fig. 103 Esempi di fissaggio per le reti

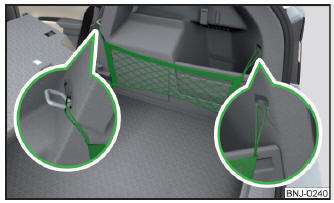

Fig. 104 Fissare la tasca longitudinale

Esempi di fissaggio delle reti " fig. 103 e " fig. 104

1. Tasca trasversale
2. Rete a pavimento
3. Tasca longitudinale (vale solo per alcuni veicoli)

Il carico massimo consentito delle rispettive reti di fissaggio è di 1,5 kg.

Tasca multifunzione

Fig. 105 Fissaggio della tasca multifunzione

La tasca " fig. 105 può essere fissata agli elementi di fissaggio A , B e C " fig. 102.

Il carico massimo consentito della tasca fissata agli elementi di fissaggio è pari a 3 kg.

ATTENZIONE Nei veicoli con piano di carico variabile, non è possibile fissare la tasca agli elementi di fissaggio.

Gancio

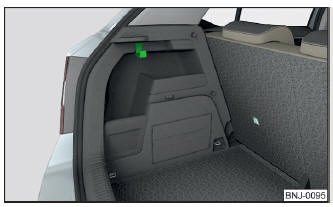

Fig. 106 Gancio

Su entrambi i lati del bagagliaio si trovano ganci per agganciare piccoli bagagli, come borse e simili " fig. 106.

Il carico massimo consentito del gancio è di 7,5 kg.

ATTENZIONE

• Il bagaglio appeso al gancio, se possibile, deve essere inserito nello scomparto portaoggetti B " fig. 111, altrimenti sussiste il rischio di danneggiare la parte superiore dello scomparto.
• Se al gancio viene appeso un bagaglio più pesante di 2,5 kg, si consiglia di rimuovere la parte superiore dello scomparto B " fig. 111, altrimenti sussiste il rischio di danneggiarla.

Cappelliera

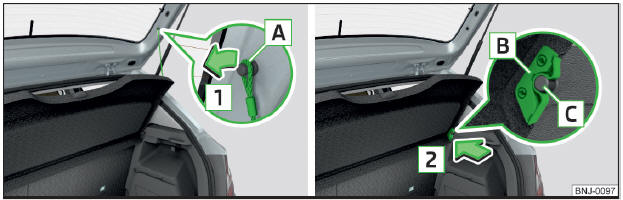

Fig. 107 Estrazione della cappelliera

Se i nastri di fissaggio A " fig. 107 sono agganciati al portellone bagagliaio, all'apertura di quest'ultimo verrà sollevata anche la cappelliera del bagagliaio (di seguito solo cappelliera).

La cappelliera può essere rimossa dal veicolo, event. riposta in due posizioni " fig. 108.

Il carico massimo consentito della cappelliera è di 1 kg.

Estrazione

• Sganciare su entrambi i lati del portellone bagagliaio i nastri di fissaggio A in direzione della freccia 1 " fig. 107.
• Tenere ferma la cappelliera sollevata e premere su entrambi i lati sul lato inferiore della cappelliera nell'area dei supporti C .
• Togliere la cappelliera nel senso indicato dalla freccia 2 .

Montaggio

• Gli alloggiamenti B sulla cappelliera devono essere innestati tramite i supporti C sul rivestimento laterale.
• Su entrambi i lati sul lato superiore della cappelliera premere nell'area dei supporti C . Gli alloggiamenti B devono innestarsi nei supporti C su entrambi i lati del bagagliaio.
• Agganciare i nastri di fissaggio A su entrambi i lati del portellone bagagliaio.

ATTENZIONE Durante la marcia non devono esserci oggetti sulla cappelliera - pericolo di lesioni in caso di frenata improvvisa o di collisione del veicolo!

ATTENZIONE

• Rispettare le seguenti avvertenze per evitare che la cappelliera o il rivestimento laterale si pieghino e si danneggino.
• La cappelliera deve essere inserita correttamente e il carico non deve superare l'altezza della stessa.
• La cappelliera non può essere angolata, in posizione sollevata, nella guarnizione del portellone bagagliaio.
• Nella fessura che si viene a formare tra la cappelliera nella posizione sollevata e lo schienale non deve trovarsi alcun oggetto.

Altre posizioni della cappelliera

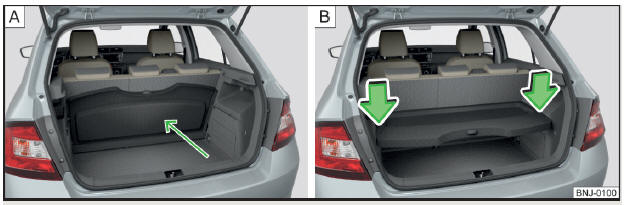

Fig. 108 Cappelliera: sistemata dietro i sedili posteriori / in posizione ribassata

La cappelliera può essere riposta dietro gli schienali dei sedili posteriori " fig. 108 - A o in posizione ribassata " fig. 108 - B.

Sistemazione della cappelliera in posizione ribassata

• Premere sulla parte superiore della cappelliera nella direzione indicata dalla freccia " fig. 108 - B.

Nella parte anteriore, gli alloggiamenti B " fig. 107 della cappelliera devono innestarsi completamente nei supporti del rivestimento laterale. Nella parte posteriore, la cappelliera deve essere fissata su entrambi i lati sotto il bloccaggio.

In posizione ribassata, la cappelliera può reggere oggetti piccoli fino a un peso totale di 2,5 kg.

ATTENZIONE Durante la marcia non devono esserci oggetti sulla cappelliera - pericolo di lesioni in caso di frenata improvvisa o di collisione del veicolo!

Cappelliera avvolgibile

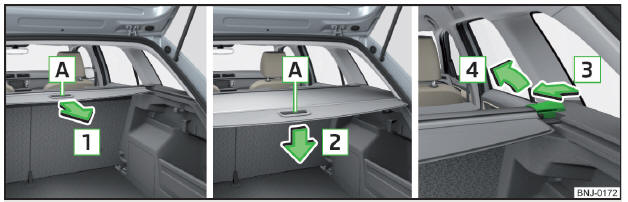

Fig. 109 Cappelliera avvolgibile: estrazione/avvolgimento/estrazione

Estrazione

• Afferrare la cappelliera in corrispondenza della maniglia A e tirare in direzione della freccia 1 fino a completo arresto, finché non scatta in posizione " fig. 109.

Avvolgimento

• Premere la cappelliera nell'area della maniglia A nella direzione indicata dalla freccia 2 " fig. 109. La cappelliera si avvolgerà automaticamente. La cappelliera così avvolta può essere rimossa.

Estrazione / inserimento

• Premere sul lato della barra trasversale in direzione della freccia 3 ed estrarre la cappelliera in direzione della freccia 4 " fig. 109.

Per l'inserimento procedere in ordine inverso.

ATTENZIONE Non poggiare oggetti sulla cappelliera avvolgibile - pericolo di danneggiare la cappelliera e di lesioni in caso di frenata improvvisa o di collisione del veicolo!

ATTENZIONE È possibile che la cappelliera avvolgibile si avvolga più lentamente in inverno.

Non si tratta di un difetto.

Rete di separazione

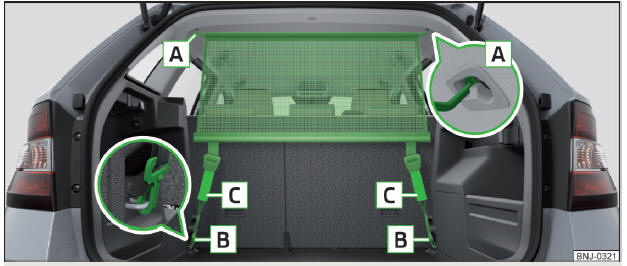

Fig. 110 Rete di separazione dietro i sedili posteriori

La rete di separazione può essere montata dietro i sedili posteriori.

Per montare e smontare con facilità i moschettoni B spostare all'indietro il piano di carico variabile e se necessario, estrarlo dal veicolo.

Montaggio/smontaggio

• Per il montaggio estrarre la cappelliera avvolgibile " fig. 109 o ribaltare in avanti gli schienali dei sedili posteriori.
• Inserire la barra trasversale nell'alloggiamento A " fig. 110 prima da un lato e poi dall'altro e spingerla in avanti. Nello stesso modo inserire la barra trasversale sull'altro lato del veicolo, nell'alloggiamento A .
• Innestare i moschettoni a carabina B posti alle estremità del nastro negli occhielli di ancoraggio dietro i sedili posteriori.
• Tirare saldamente le cinture alle estremità libere D .

Per lo smontaggio procedere in ordine inverso.

Avvertenza Nei veicoli con piano di carico variabile, la rete di separazione può essere montata solo se il piano di carico variabile si trova nella posizione inferiore

Scomparti portaoggetti nel bagagliaio

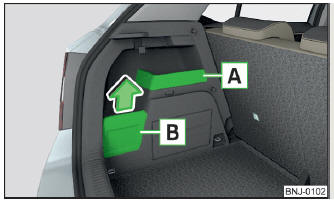

Fig. 111 Scomparti portaoggetti

Lo scomparto portaoggetti fisso A " fig. 111 è adatto per riporre piccoli oggetti fino a un peso totale di 1,5 kg.

Lo scomparto portaoggetti con parte superiore amovibile B è concepito per riporre piccoli oggetti fino a un peso totale di 2,5 kg.

La parte superiore può essere rimossa in direzione della freccia.

ATTENZIONE Fare attenzione quando si utilizza la parte superiore dello scomparto portaoggetti B a non danneggiare la parte superiore stessa o il rivestimento del bagagliaio.

Elemento Cargo

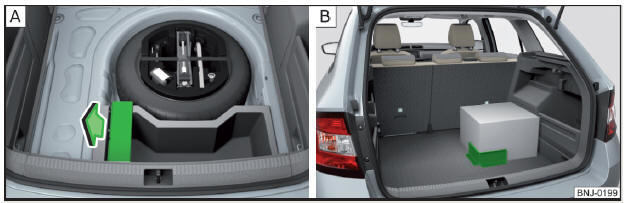

Fig. 112 Estrazione dell'elemento Cargo / esempio di fissaggio del carico

L'elemento Cargo è previsto per fissare e assicurare carichi fino a un peso complessivo di 8 kg.

• Prima dell'uso, estrarre l'elemento Cargo in direzione della freccia " fig. 112 - A.
• Fissare il carico tramite l'elemento Cargo il più possibile vicino ai sedili posteriori " fig. 112 - B.
• Dopo l'uso, riporre l'elemento Cargo nel punto iniziale.

Scomparto portaoggetti flessibile

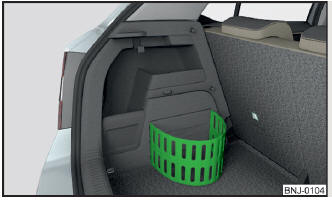

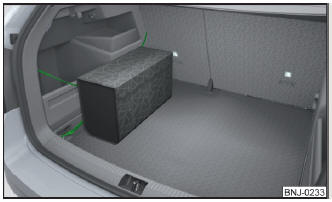

Fig. 113 Scomparto portaoggetti flessibile

Lo scomparto portaoggetti flessibile può essere inserito in entrambi i lati del bagagliaio " fig. 113.

Lo scomparto portaoggetti flessibile è previsto per la conservazione di piccoli oggetti fino a un peso complessivo di 8 kg.

• Per l'inserimento inserire entrambe le estremità dello scomparto portaoggetti nelle aperture del rivestimento laterale del bagagliaio e spingere verso il basso lo scomparto portaoggetti per bloccarlo.
• Per l'estrazione afferrare lo scomparto portaoggetti da entrambi gli angoli superiori ed estrarlo verso di sè tirandolo verso l'alto.

Scomparto portaoggetti sotto il pianale

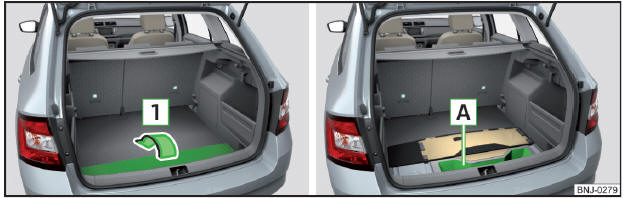

Fig. 114 Ribaltamento del pianale / scomparto portaoggetti sotto il pianale

Lo scomparto portaoggetti A si trova sotto il pianale del bagagliaio " fig. 114.

• Sollevare la parte posteriore del pianale e ribaltarla in avanti in direzione della freccia 1 .

Lo scomparto portaoggetti è previsto per riporre oggetti fino a un peso totale di 15 kg.

Veicoli della categoria N1

Nei veicoli della categoria N1, che non sono dotati di una griglia protettiva, per il fissaggio del carico si deve utilizzare un set di ancoraggio conforme alla norma EN 12195 (1 - 4).
