Škoda Fabia: Plancia - Utilizzo - Škoda Fabia - Manuale del proprietarioŠkoda Fabia: Plancia

Panoramica

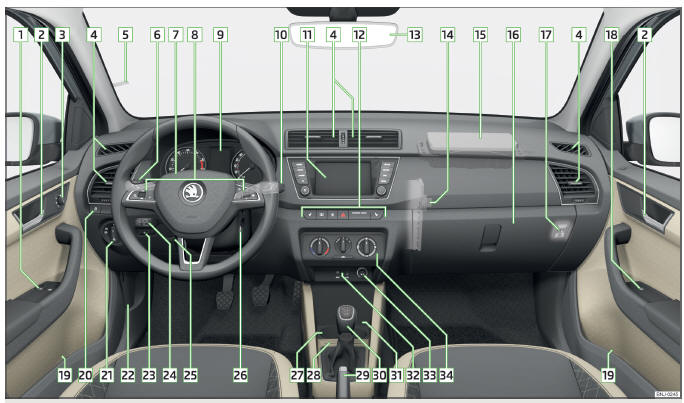

Fig. 28 Esempio di plancia nei veicoli con guida a sinistra
Fig. 28 Esempio di plancia nei veicoli con guida a sinistra

  1. Alzacristalli elettrici
  2. Leva di apertura della porta
  3. Regolazione elettrica specchietti esterni
  4. Bocchette di ventilazione
  5. Portabiglietti
  6. Leva di comando (in base all'allestimento):
    - Indicatori di direzione e abbaglianti
    - Impianto di regolazione velocità
    - Limitatore di velocità
  7. Volante con avvisatore acustico / con airbag anteriore per conducente
  8. Tasti per l'utilizzo del sistema informativo
  9. Strumentazione combinata
  10. Leva di comando:
    - Impianto tergi-lavacristallo
    - Sistema informativo
    In base all'allestimento:
    - Scomparto portaoggetti
    - Infotainment
  11. Barra con tasti (in base all'allestimento):
    - Riscaldamento sedile sinistro
    - Riscaldamento lunotto
    - Chiusura centralizzata
    - Lampeggiatori di emergenza
    - Spia di controllo per airbag anteriore lato passeggero
    - Riscaldamento sedile destro
  12. Specchietto interno
  13. Alloggiamento scheda SD (nello scomparto portaoggetti lato passeggero)
  14. Airbag anteriore lato passeggero
  15. Scomparto portaoggetti lato passeggero
  16. Interruttore a chiave per disabilitazione airbag anteriore passeggero (nello scomparto portaoggetti del passeggero)
  17. Alzacristalli elettrici nella porta lato passeggero
  18. Scomparto portaoggetti
  19. Barra con tasti (in base all'allestimento):
    - START-STOP
    - Controllo della trazione (ASR)
    - Sistema ausiliario di segnalazione per manovre di parcheggio
    - Sistema di controllo pressione pneumatici
  20. Interruttore luci
  21. Leva di sbloccaggio cofano motore
  22. Regolatore per regolazione assetto fari anteriori
  23. Leva di comando per il controllo adattivo velocità di crociera
  24. Leva di sicurezza per regolazione volante
  25. In base all'allestimento:
    - Blocchetto di accensione
    - Pulsante Starter
  26. Portalattine
  27. Portamonete e portacarte
  28. Leva del freno a mano
  29. In base all'allestimento:
    - Leva del cambio (cambio manuale)
    - Leva selettrice (cambio automatico)
  30. Scomparto portaoggetti
  31. Ingresso USB/AUX
  32. In base all'allestimento:
    - Presa da 12 Volt
    - Accendisigari
  33. Comando del riscaldamento / climatizzatore

Avvertenza Nei veicoli con guida a destra, la disposizione degli elementi di comando è in parte diversa da quella raffigurata in " fig. 28.
