Škoda Fabia: Prese elettriche

Introduzione al tema

ATTENZIONE

• Non appoggiare nulla sulla plancia. Durante la marcia gli oggetti riposti potrebbero spostarsi e distogliere l'attenzione del conducente dalla strada - pericolo di incidente!
• Assicurarsi che durante la marcia nessun oggetto possa giungere nel vano piedi del conducente - pericolo d'incidente!
• Durante la marcia, tutti i dispositivi collegati devono essere riposti in maniera sicura, in maniera tale da evitare che si disperdano nell'abitacolo in caso di frenata improvvisa o di incidente - pericolo di morte!
• I dispositivi collegati possono riscaldarsi durante l'uso - pericolo di lesioni e di incendio!
• L'utilizzo non corretto delle prese e degli accessori elettrici può causare incendi, ustioni e altre lesioni gravi.
• Le prese da 12 Volt funzionano anche con l'accensione disinserita. Quando si esce dal veicolo, non lasciare mai persone non completamente autonome come ad es. i bambini all'interno del veicolo senza sorveglianza.

ATTENZIONE

• Le prese possono essere utilizzate esclusivamente per collegare accessori elettrici omologati con un assorbimento di potenza fino a 120 Watt, altrimenti l'impianto elettrico del veicolo potrebbe danneggiarsi.
• A motore spento e utenze inserite, la batteria del veicolo si scarica!
• Prima di inserire o disinserire l'accensione e prima di avviare il motore, spegnere gli apparecchi collegati alle prese - pericolo di danneggiare gli apparecchi a seguito di oscillazioni di corrente.

Presa da 12 Volt

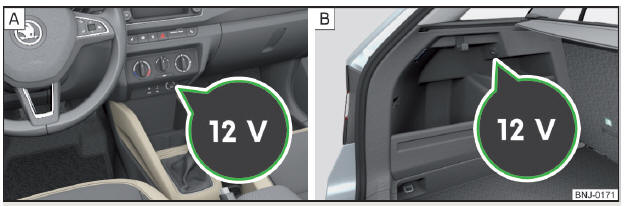

Fig. 95 Coperchio della presa da 12 Volt: nella parte centrale della plancia / nel bagagliaio

• Per l'uso togliere il coperchio della presa " fig. 95 - A o aprire il coperchio della presa " fig. 95 - B.
• Inserire la spina dell'utenza elettrica nella presa.

Posacenere e accendisigari

Introduzione al tema

Il posacenere può essere utilizzato per deporre cenere, sigarette, sigari e simili

ATTENZIONE Non depositare mai oggetti bollenti o infiammabili nel posacenere - pericolo d'incendio!

Posacenere

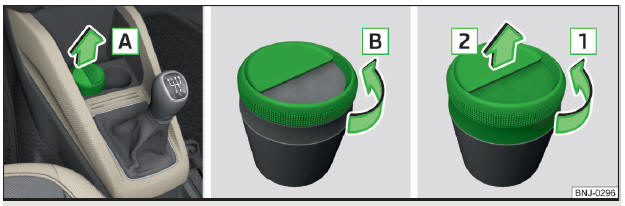

Fig. 96 Estrazione / apertura / smontaggio del posacenere

Posacenere estraibile

• Estrarre il posacenere in direzione della freccia A " fig. 96. Per l'inserimento procedere in ordine inverso.
• Per l'apertura del posacenere ruotare la parte superiore del coperchio in direzione della freccia B . Per la chiusura procedere in ordine inverso.
• Per lo smontaggio ruotare tutto il coperchio in direzione della freccia 1 fino all'arresto e toglierlo in direzione della freccia 2 . Per l'assemblaggio procedere in ordine inverso.

Accendisigari

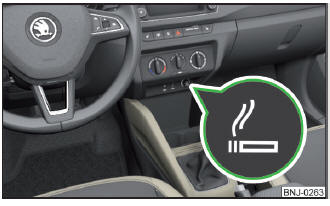

Fig. 97 Accendisigari

• Per l'uso spingere l'accendisigari fino all'arresto e attendere finché non salta fuori " fig. 97.
• Estrarre subito l'accendisigari caldo, utilizzarlo e riporlo nella presa.

ATTENZIONE

• L'accendisigari funziona anche con l'accensione disinserita. Quando si esce dal veicolo, non lasciare mai persone non completamente autonome come ad es. i bambini all'interno del veicolo senza sorveglianza - pericolo di ustioni, d'incendio o di danneggiamento dell'abitacolo del veicolo.
• Usare l'accendisigari con prudenza - pericolo di ustioni.

Avvertenza La presa dell'accendisigari può essere utilizzata anche come presa da 12 Volt.

Portatablet

Introduzione al tema

Nel supporto è possibile fissare dispositivi esterni (ad es. tablet, smartphone ecc.) con una grandezza di min. 122 mm e max. 195 mm.

Il carico massimo consentito del supporto è di 750 g.

ATTENZIONE Non superare il carico massimo ammesso del supporto - pericolo di danneggiamento o di limitazione del funzionamento.

Applicazione dietro ai poggiatesta

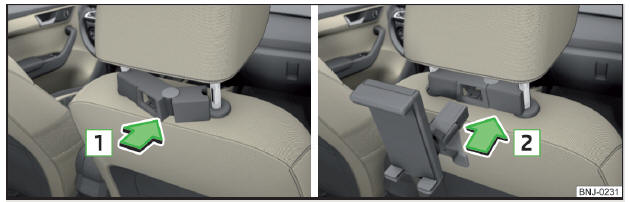

Fig. 98 Inserimento: adattatore / supporto

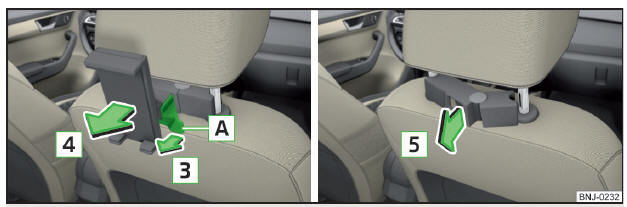

Fig. 99 Rimozione: supporto / adattatore

• Per l'inserimento applicare anteriormente l'adattatore aperto sulle aste di guida del poggiatesta e agganciarlo in direzione della freccia 1 " fig. 98 " .
• Agganciare il supporto nella direzione indicata dalla freccia 2 .
• Per la rimozione tirare la linguetta di sicurezza A in direzione della freccia 3 ed estrarre il supporto in direzione della freccia 4 dall'adattatore " fig. 99.
• Premere sull'adattatore e rimuoverlo in direzione della freccia 5 dalle aste di guida del poggiatesta.

ATTENZIONE Procedere con cautela con l'adattatore - altrimenti pericolo di lesione alle dita.

Utilizzo del supporto

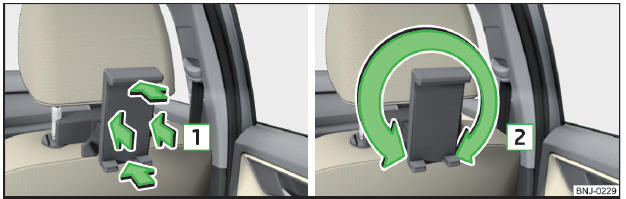

Fig. 100 Inclinazione e rotazione del supporto

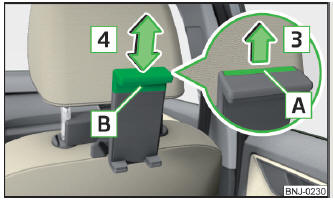

Fig. 101 Regolazione della dimensione del supporto

Il supporto può essere inclinato di 30º in direzione delle frecce 1 e ruotato di 360 in direzione della freccia 2 " fig. 100.

Per la regolazione della dimensione del supporto estrarre la linguetta di sicurezza

A in direzione della freccia 3 e spostare la parte B in direzione della freccia 4 nella posizione desiderata " fig. 101.

Avvertenza Se nel supporto non è presente alcun dispositivo esterno, si consiglia di spingere verso il basso la parte B fino all'arresto. In caso contrario possono verificarsi a determinate velocità rumori fastidiosi.
