Škoda Fabia: Fusibili

Introduzione al tema

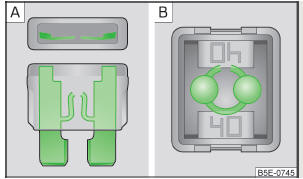

Fig. 290 Fusibile bruciato

I singoli circuiti elettrici sono protetti da fusibili. Il fusibile bruciato si riconosce per le strisce metalliche fuse " fig. 290 A/B.

ATTENZIONE Prima di effettuare lavori nel vano motore, leggere e rispettare le avvertenze.

ATTENZIONE

• Sostituire il fusibile difettoso con uno nuovo avente lo stesso amperaggio.
• Se un nuovo fusibile si brucia di nuovo dopo breve tempo, richiedere l'assistenza di un'officina autorizzata.
• "Non riparare" i fusibili e non sostituirli con fusibili di amperaggio superiore - pericolo d'incendio e di danneggiare un altro impianto elettrico.

Avvertenza

• Si consiglia di tenere sempre in vettura alcuni fusibili di ricambio.
• A un fusibile possono essere associate più utenze. Ad un'utenza possono appartenere più fusibili.

Fusibili nella plancia

Fig. 291 Rimuovere il coperchio

I fusibili si trovano sulla parte inferiore della plancia, sotto un apposito coperchio.

Sostituzione del fusibile

• Estrarre la chiave di accensione, spegnere le luci e tutte le utenze elettriche.
• Togliere il coperchio della scatola portafusibili in direzione della freccia " fig. 291.
• Prendere la pinza di plastica dal supporto nel coperchio della scatola portafusibili.
• Estrarre con la pinza il fusibile difettoso e inserirne uno nuovo.
• Rimettere la pinza nella posizione originaria.
• Inserire il coperchio nella plancia dapprima dal bordo superiore.
• Spingere il bordo inferiore del coperchio nell'area A .

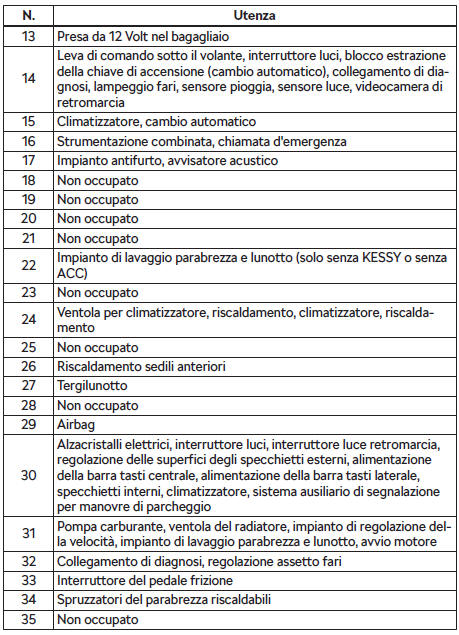

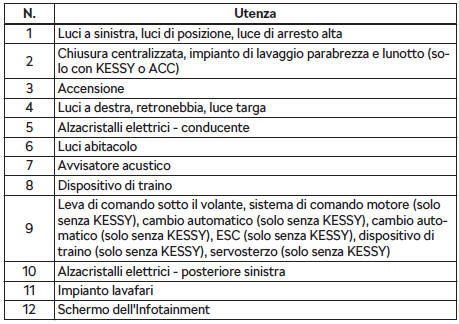

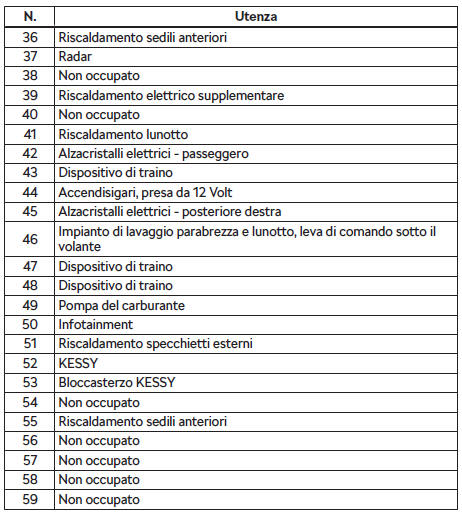

Disposizione dei fusibili nella plancia

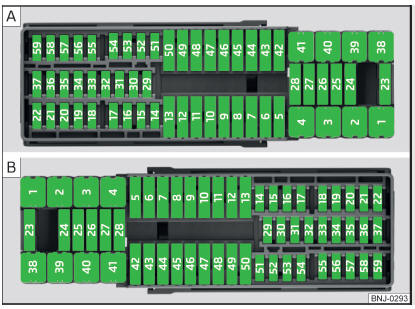

Fig. 292 Fusibili: A - guida a sinistra / B - guida a destra

Fusibili nel vano motore

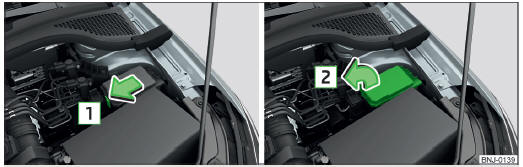

Fig. 293 Rimuovere il coperchio

Sostituzione del fusibile

• Estrarre la chiave di accensione, spegnere le luci e tutte le utenze elettriche.
• Premere il tasto di blocco del coperchio in direzione della freccia 1 e rimuovere il coperchio in direzione della freccia 2 ".
• Prendere la pinza in plastica dal supporto nel coperchio della scatola dei fusibili nella plancia.
• Estrarre con la pinza il fusibile difettoso e inserirne uno nuovo.
• Posizionare il coperchio, spingere il tasto di blocco del coperchio e bloccare.
• Rimettere la pinza nella posizione originaria.

ATTENZIONE Il coperchio della scatola portafusibili nel vano motore deve essere sempre inserito correttamente, altrimenti l'acqua potrebbe penetrare nella scatola portafusibili - pericolo di danneggiamento del veicolo!

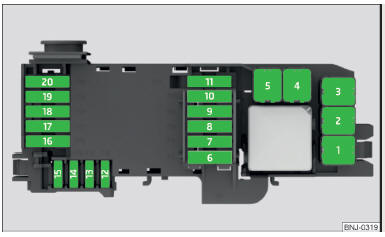

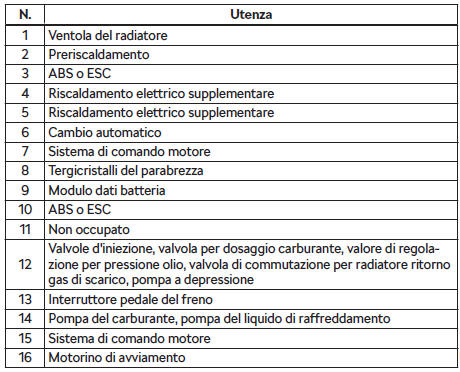

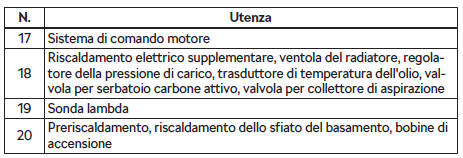

Disposizione dei fusibili nel vano motore

Fig. 294 Fusibili
