Mazda 2: Sostituzione lampadine luci esterne - Lampadine luci - Manutenzione a cura
dell'utente - Manutenzione e cura - Mazda 2 - Manuale del proprietarioMazda 2: Sostituzione lampadine luci esterne

Fari (con fari a LED)

La lampadina a LED non è sostituibile individualmente in quanto è un'unità integrata.

La lampadina a LED deve essere sostituita con l'unità. Noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, quando è necessario procedere alla sostituzione.

Fari (con fari alogeni)

1. Se si deve sostituire la lampadina di destra, avviare il motore e girare il volante sino a finecorsa verso sinistra, quindi spegnere il motore. Se si deve sostituire la lampadina di sinistra, girare il volante sino a finecorsa verso destra, quindi spegnere il motore.

2. Verificare che l'interruttore fari sia in posizione OFF.

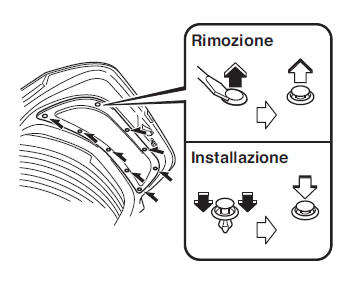

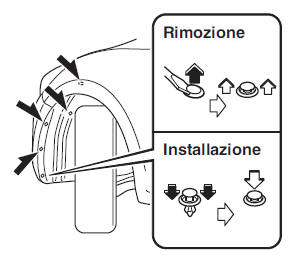

3. Tirare ogni fermo di plastica al centro e rimuovere i fermi.

Sostituzione lampadine luci esterne

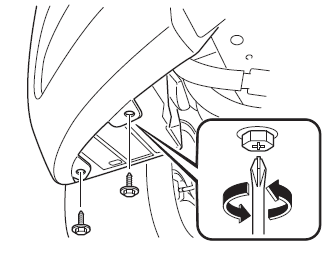

4. Girare la vite in senso antiorario e rimuoverla, quindi staccare parzialmente il parafango.

Sostituzione lampadine luci esterne

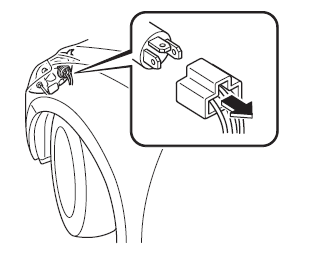

5. Scollegare il connettore dalla lampadina.

Sostituzione lampadine luci esterne

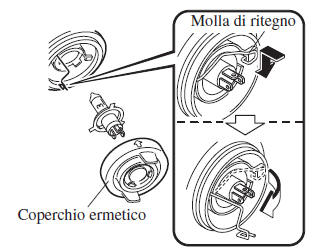

6. Staccare il coperchio ermetico dalla lampadina.

Sostituzione lampadine luci esterne

7. Sganciare la molla di ritegno della lampadina.

8. Piegare la molla di ritegno verso l'esterno in modo da liberare la lampadina del faro.

9. Togliere con cautela la lampadina del faro dal portalampada tirandola all'indietro e tenendola dritta.

10. Sostituire la lampadina.

11. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

NOTA

Luci diurne/Luci di posizione anteriori (con fari a LED) La lampadina a LED non è sostituibile individualmente in quanto è un'unità integrata.

La lampadina a LED deve essere sostituita con l'unità. Noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, quando è necessario procedere alla sostituzione.

Indicatori di direzione anteriori, Luci diurne*/Luci di posizione anteriori (Con fari alogeni)

1. Se si deve sostituire la lampadina di destra, avviare il motore e girare il volante sino a finecorsa verso sinistra, quindi spegnere il motore. Se si deve sostituire la lampadina di sinistra, girare il volante sino a finecorsa verso destra, quindi spegnere il motore.

2. Verificare che l'interruttore fari sia in posizione OFF.

3. Tirare ogni fermo di plastica al centro e rimuovere i fermi.

Indicatori di direzione anteriori, Luci diurne*/Luci di posizione anteriori (Con fari alogeni)

4. Girare la vite in senso antiorario e rimuoverla, quindi staccare parzialmente il parafango.

Indicatori di direzione anteriori, Luci diurne*/Luci di posizione anteriori (Con fari alogeni)

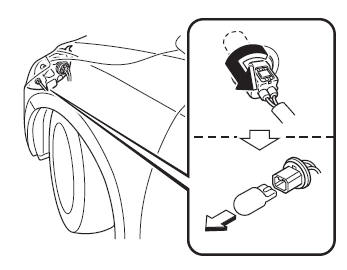

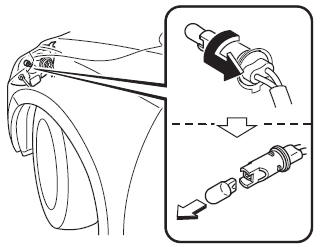

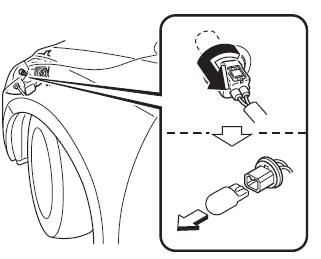

5. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

6. Scollegare la lampadina dal portalampada.

Indicatori di direzione anteriori

Indicatori di direzione anteriori

Luci diurne/Luci di posizione anteriori (con fari alogeni)*

Luci diurne/Luci di posizione anteriori (con fari alogeni)*

Luci di posizione anteriori (con fari alogeni)*

Luci di posizione anteriori (con fari alogeni)*

7. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Luci antinebbia anteriori*, Indicatori di direzione laterali, Terza luce stop La lampadina a LED non è sostituibile individualmente in quanto è un'unità integrata.

La lampadina a LED deve essere sostituita con l'unità. Noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, quando è necessario procedere alla sostituzione.

Indicatori di direzione posteriori, Luci stop/Luci di posizione posteriori

Berlina

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

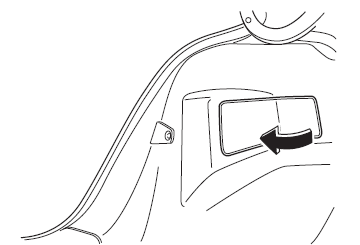

2. Rimuovere il coperchio.

Berlina

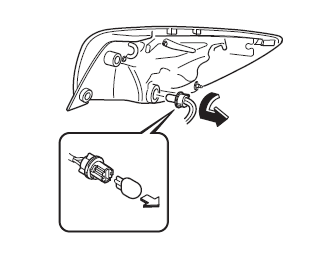

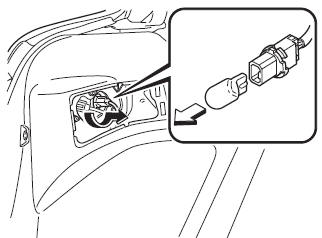

3. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

4. Scollegare la lampadina dal portalampada.

Indicatori di direzione posteriori

Berlina

Luci stop/Luci di posizione posteriori

Luci stop/Luci di posizione posteriori

5. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

6. Inserire le linguette del coperchio e installare il coperchio.

NOTA Verificare che il coperchio sia saldamente installato.

Hatchback

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

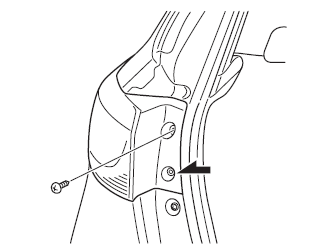

2. Ruotare i bulloni in senso antiorario e rimuoverli.

Hatchback

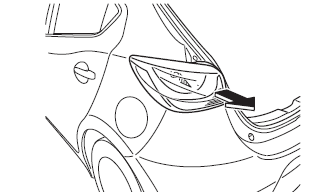

3. Tirare indietro l'unità per rimuoverla

Hatchback

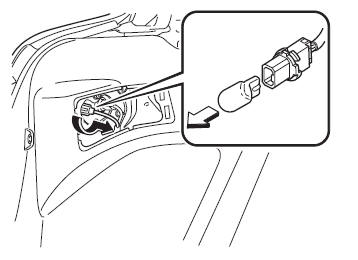

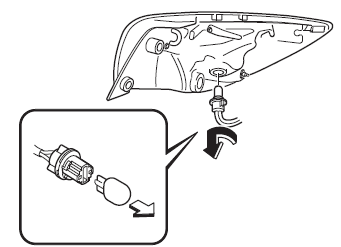

4. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

5. Scollegare la lampadina dal portalampada.

Indicatori di direzione posteriori

Indicatori di direzione posteriori

Luci stop/Luci di posizione posteriori

(Tipo a LED)

La lampadina a LED non è sostituibile individualmente in quanto è un'unità integrata.

La lampadina a LED deve essere sostituita con l'unità. Noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, quando è necessario procedere alla sostituzione.

(Tipo a lampadina)

Luci stop/Luci di posizione posteriori

6. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Luci retromarcia

Berlina

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

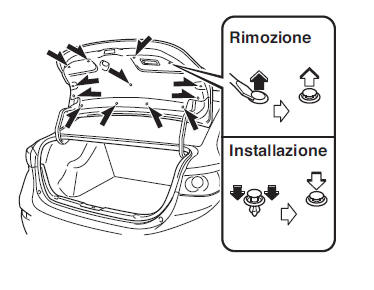

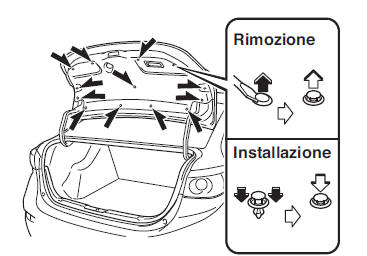

2. Tirare ogni fermo di plastica al centro e rimuovere i fermi.

3. Rivoltare il rivestimento cofano baule.

Luci retromarcia

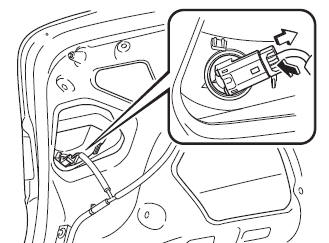

4. Scollegare il connettore dalla lampadina premendo le linguette del connettore con le dita e tirandolo.

Luci retromarcia

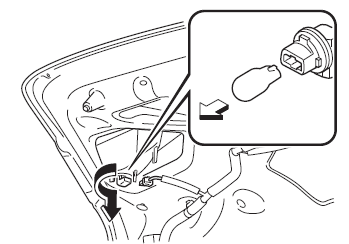

5. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

6. Scollegare la lampadina dal portalampada.

Luci retromarcia

7. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Hatchback

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

2. Tirare ogni fermo di plastica al centro e rimuovere i fermi.

3. Rimuovere il coperchio sulla superficie interna del portellone.

Hatchback

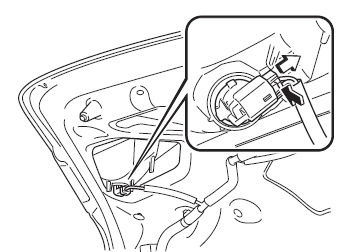

4. Scollegare il connettore dal portalampada.

Hatchback

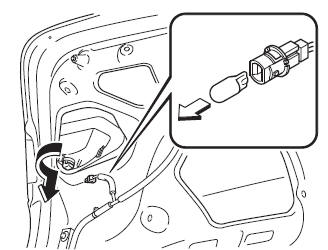

5. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

6. Scollegare la lampadina dal portalampada.

Hatchback

7. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Luce antinebbia posteriore*

Berlina

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

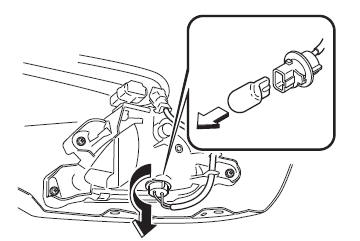

2. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

3. Scollegare la lampadina dal portalampada.

Luce antinebbia posteriore*

4. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Hatchback

1. Verificare che il commutatore di avviamento e l'interruttore fari siano in posizione OFF.

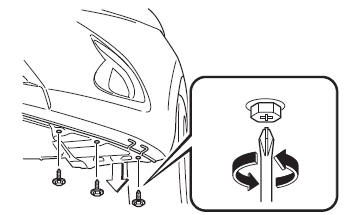

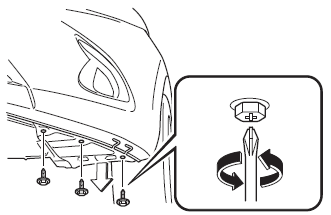

2. Girare la vite in senso antiorario e rimuoverla, quindi staccare parzialmente il parafango.

Hatchback

3. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

4. Scollegare la lampadina dal portalampada.

Hatchback

5. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Luci targa

Berlina

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

2. Tirare ogni fermo di plastica al centro e rimuovere i fermi.

3. Rivoltare il rivestimento cofano baule.

Berlina

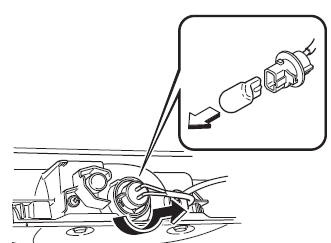

4. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

5. Scollegare la lampadina dal portalampada.

Berlina

6. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Hatchback

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

2. Avvolgere la punta di un cacciavite a lama con uno straccio morbido, in modo da non danneggiare l'unità luce.

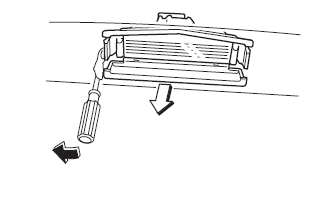

3. Inserire un cacciavite a lama nella posizione indicata in figura e tirare verso l'esterno l'unità luce.

Hatchback

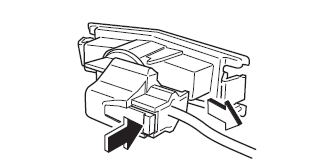

4. Scollegare il connettore dalla lampadina premendo le linguette del connettore con le dita e tirandolo.

Hatchback

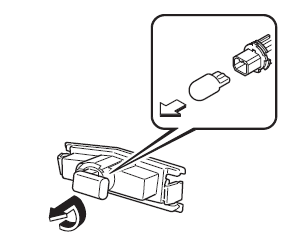

5. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

6. Scollegare la lampadina dal portalampada.

Hatchback

7. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.
