Mazda 2: Sostituzione spazzole tergiparabrezza

Quando i tergicristalli non puliscono più bene, è probabile che le spazzole siano usurate o incrinate.

Sostituirle.

AVVERTENZA Per evitare danni ai bracci o ad altre parti dei tergicristalli, non cercare di azionare i tergicristalli con le mani.

NOTA Quando si sollevano entrambi i bracci tergiparabrezza, sollevare prima il braccio lato conducente. Quando si abbassano i bracci tergiparabrezza, abbassarli lentamente sostenendoli con le dita, iniziando dal braccio lato passeggero. Se i bracci tergiparabrezza vengono abbassati forzatamente il braccio o la spazzola potrebbero danneggiarsi, graffiando o incrinando il parabrezza.

(Tipo A)

1. Sollevare il braccio del tergicristallo.

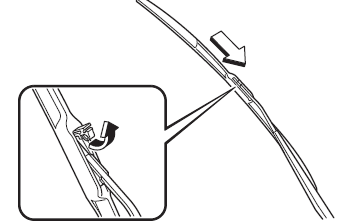

2. Aprire il fermaglio e far scorrere il gruppo spazzola nella direzione indicata dalla freccia.

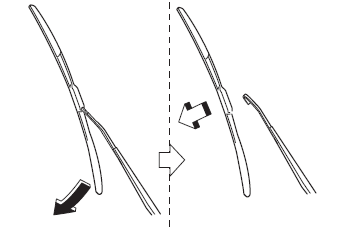

3. Inclinare il gruppo spazzola e rimuoverlo dal braccio.

AVVERTENZA Per prevenire danni al parabrezza, appoggiare il braccio del tergicristallo sul parabrezza delicatamente, senza farlo sbattere.

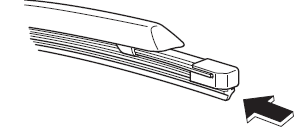

4. Tirare in basso la gomma della spazzola ed estrarla dal supporto della spazzola.

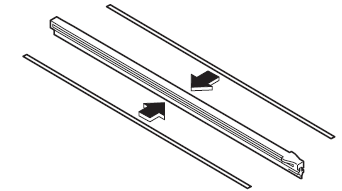

5. Rimuovere i rinforzi metallici dalla gomma di ciascuna spazzola e montarli sulla nuova spazzola.

AVVERTENZA

• Non piegare o gettare i rinforzi.

  Vanno riutilizzati.

• Se i rinforzi metallici vengono invertiti, l'efficacia delle spazzole potrebbe ridursi.

  Pertanto non mettere i rinforzi metallici della spazzola lato conducente sulla spazzola lato passeggero o viceversa.

• Avere cura di reinstallare i rinforzi metallici sulla gomma della nuova spazzola in modo da mantenere la stessa curvatura che avevano sulla vecchia spazzola.

6. Inserire con delicatezza la gomma della nuova spazzola. Quindi installare il gruppo spazzola procedendo in ordine inverso rispetto alla rimozione.

(Tipo B)

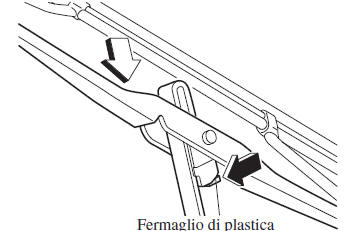

1. Sollevare il braccio del tergicristallo e ruotare il gruppo spazzola in modo da rendere il fermaglio in plastica.

Premere il fermaglio e far scorrere il gruppo spazzola in basso; quindi sollevarla e sfilarla dal braccio.

AVVERTENZA Per prevenire danni al parabrezza, appoggiare il braccio del tergicristallo sul parabrezza delicatamente, senza farlo sbattere.

2. Afferrare saldamente l'estremità in gomma e tirare finché le linguette non si sganciano dal supporto metallico.

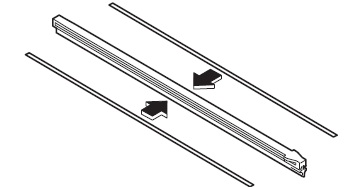

3. Rimuovere i rinforzi metallici dalla gomma di ciascuna spazzola e montarli sulla nuova spazzola.

AVVERTENZA

• Non piegare o gettare i rinforzi.

  Vanno riutilizzati.

• Se i rinforzi metallici vengono invertiti, l'efficacia delle spazzole potrebbe ridursi.

  Pertanto non mettere i rinforzi metallici della spazzola lato conducente sulla spazzola lato passeggero o viceversa.

• Avere cura di reinstallare i rinforzi metallici sulla gomma della nuova spazzola in modo da mantenere la stessa curvatura che avevano sulla vecchia spazzola.

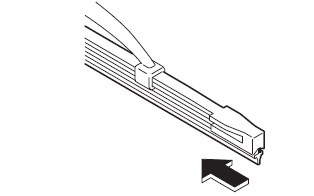

4. Inserire con delicatezza la gomma della nuova spazzola.

Quindi installare il gruppo spazzola procedendo in ordine inverso rispetto alla rimozione.

NOTA Installare la spazzola in modo che le linguette siano rivolte verso il fondo del braccio del tergicristallo.
