Renault ZOE: Dispositivi complementari alla cintura anteriore

Sono costituiti da:

• pretensionatori dell’avvolgitore della cintura di sicurezza;
• limitatori di sforzo del torace;
• airbag antiscivolamento;
• airbag frontali conducente e passeggero.

Questi sistemi sono studiati per funzionare separatamente o contemporaneamente nel caso di uno scontro frontale.

A seconda della violenza dell’urto il sistema aziona:

• il blocco della cintura di sicurezza;
• il pretensionatore dell’avvolgitore della cintura di sicurezza (che si attiva per tendere la cintura);
• l’airbag frontale.

Pretensionatori I pretensionatori servono a far aderire la cintura al corpo dell’occupante del sedile, aumentando l’efficacia della cintura stessa.

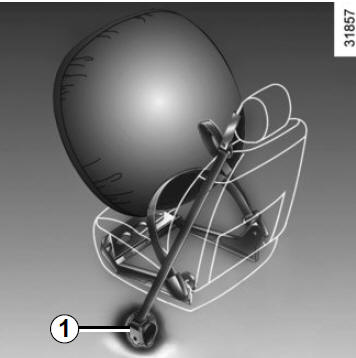

Con contatto inserito, in caso di urto frontale violento e a seconda dell’entità dell’urto, il sistema può far scattare il pretensionatore dell’avvolgitore della cintura di sicurezza 1 che ritrae immediatamente la cintura.

Limitatore di sforzo A partire da un certo grado di violenza dell’urto, questo meccanismo scatta per limitare ad un livello sopportabile l’azione della cintura sul corpo.

Airbag antiscivolamento Disposto in ognuna delle sedute dei sedili anteriori, si gonfia per limitare lo scivolamento dell’occupante sotto la cintura.

Airbag conducente e passeggero È installato in corrispondenza dei posti anteriori del conducente e del passeggero.

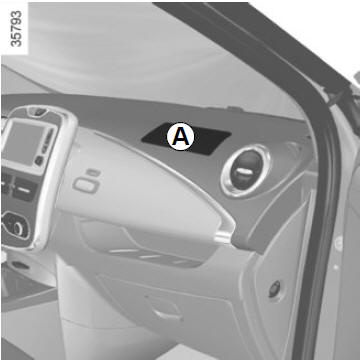

La stampigliatura "Airbag" sul volante e sul cruscotto (zona dell'airbag A) e, a seconda della versione del veicolo, un’etichetta incollata nella parte inferiore del parabrezza indicano la presenza di questo equipaggiamento.

Ogni sistema airbag è composto da:

• un sacco gonfiabile e relativo generatore di gas installati nel volante per il conducente e nel cruscotto per il passeggero;
• un modulo elettronico del dispositivo di controllo del sistema che comanda il dispositivo elettrico d’innesco del generatore di gas;
• dei sensori remoti;
• una spia di controllo unica sul quadro della strumentazione.

Funzionamento Il sistema è operativo solo dopo aver inserito il contatto.

In caso di urti violenti frontali, gli airbag si gonfiano permettendo quindi di limitare le conseguenze dell’impatto a livello della testa e del torace del conducente contro il volante e contro il cruscotto per il passeggero; quindi si sgonfiano immediatamente dopo la fine della collisione, per non ostacolare l’uscita dal veicolo.

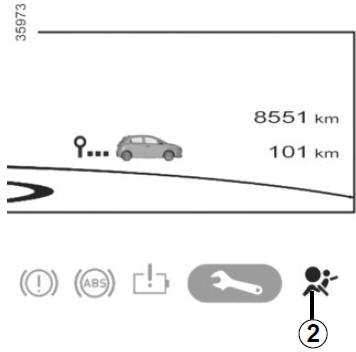

Anomalie di funzionamento La spia 2 si accende sul quadro della strumentazione all’inserimento del contatto, quindi si spegne dopo pochi secondi.

Se la spia non si accende quando viene inserito il contatto o si accende durante la guida, indica un’anomalia del sistema.

Consultate al più presto la Rete del marchio. Qualsiasi ritardo nel farlo può compromettere l’efficacia della protezione.

Tutte le avvertenze che seguono sono volte a non ostacolare il gonfiaggio dell’airbag e ad evitare il verificarsi di gravi lesioni dirette dovute alla proiezione di oggetti al momento della sua apertura.

DISPOSITIVI DI SICUREZZA COMPLEMENTARI ALLE CINTURE POSTERIORI LATERALI

Limitatore di sforzo A partire da un certo grado di violenza dell’urto, questo meccanismo scatta per limitare ad un livello sopportabile l’azione della cintura sul corpo.
