Renault ZOE: Luci posteriori (sostituzione delle lampadine)

Luci indicatrici di direzione/di posizione e di stop

• Aprite il bagagliaio;

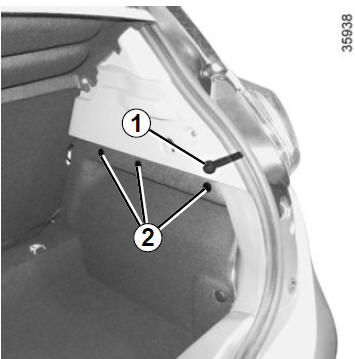

• sganciate la testa superiore delle graffe 2 per sbloccarle;
• sganciate le graffe 2 del rivestimento;
• liberate il rivestimento;
• allentate la vite 1;

• dall’esterno, rimuovete il gruppo delle luci tirandolo indietro;

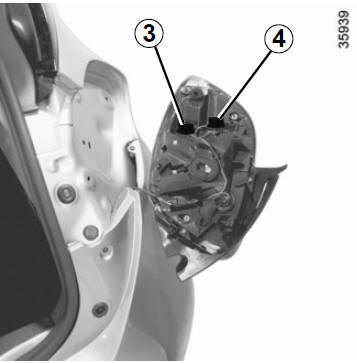

• Svitate il portalampada 3 (luce di posizione e di stop) o 4 (luce dell’indicatore di direzione) quindi sostituite la lampadina.

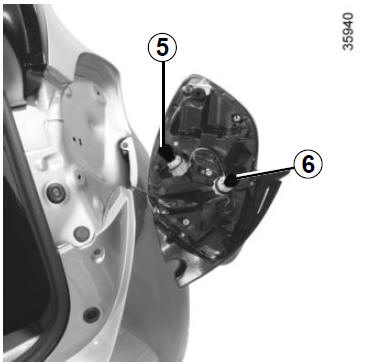

Luce di posizione e di stop 5 Tipo di lampadina: PR21W.

Luce di direzione 6 Tipo di lampadina: PY21W.

Rimontaggio Per il rimontaggio, procedete nell’ordine inverso avendo cura di non danneggiare il cablaggio

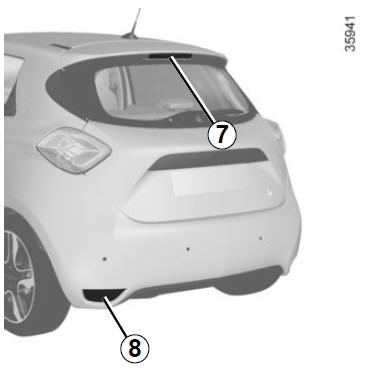

Terza luce di stop 7 Consultate la Rete del marchio.

Luce retromarcia e antinebbia posteriore 8 Accedete al portalampada passando dalla parte sottostante del veicolo, poi svitatelo ruotando verso il centro del veicolo.

Luce antinebbia Tipo di lampadina: PR21W.

Luce di retromarcia Tipo di lampadina: P21W.

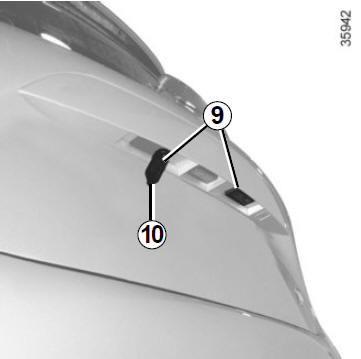

Luci targa 9

• Sganciate la luce 9 premendo la linguetta 10;
• togliete il coperchio della luce per accedere alla lampadina.

Tipo di lampadina: W5W.

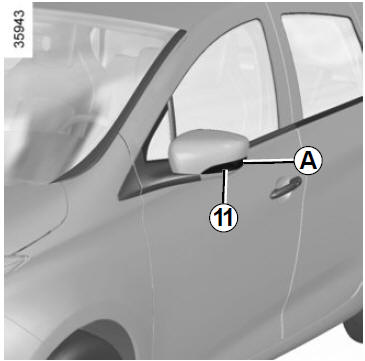

Frecce laterali 11

• Sganciate la freccia 11 (servendovi di un attrezzo tipo cacciavite a testa piatta, posizionate in A per spostare la freccia dalla parte posteriore verso la parte anteriore del veicolo);
• ruotate il portalampada di un quarto di giro ed estraete la lampadina.

Tipo di lampadina: W5W.
