Škoda Fabia: Fusibili - Fusibili e lampadine - Per intervenire da sé - Škoda Fabia - Manuale del proprietarioŠkoda Fabia: Fusibili

Introduzione al tema

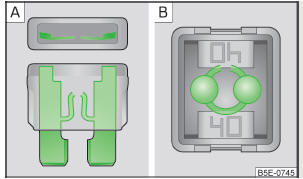

Fig. 290 Fusibile bruciato
Fig. 290 Fusibile bruciato

I singoli circuiti elettrici sono protetti da fusibili. Il fusibile bruciato si riconosce per le strisce metalliche fuse " fig. 290 A/B.

ATTENZIONE Prima di effettuare lavori nel vano motore, leggere e rispettare le avvertenze.

ATTENZIONE

  • Sostituire il fusibile difettoso con uno nuovo avente lo stesso amperaggio.
  • Se un nuovo fusibile si brucia di nuovo dopo breve tempo, richiedere l'assistenza di un'officina autorizzata.
  • "Non riparare" i fusibili e non sostituirli con fusibili di amperaggio superiore - pericolo d'incendio e di danneggiare un altro impianto elettrico.

Avvertenza

  • Si consiglia di tenere sempre in vettura alcuni fusibili di ricambio.
  • A un fusibile possono essere associate più utenze. Ad un'utenza possono appartenere più fusibili.
Fusibili nella plancia

Fig. 291 Rimuovere il coperchio
Fig. 291 Rimuovere il coperchio

I fusibili si trovano sulla parte inferiore della plancia, sotto un apposito coperchio.

Sostituzione del fusibile

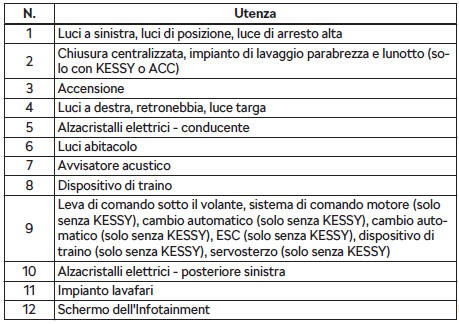

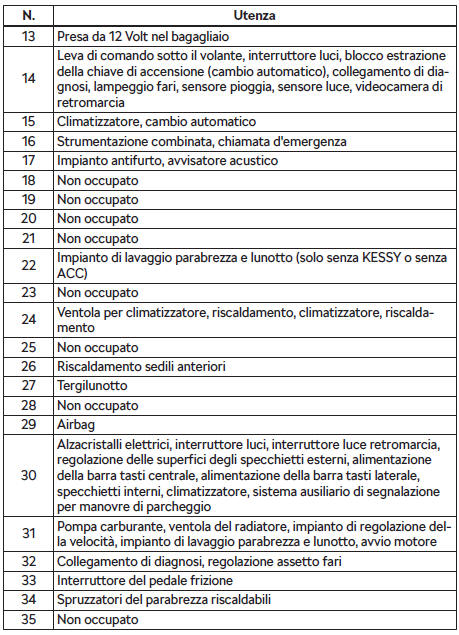

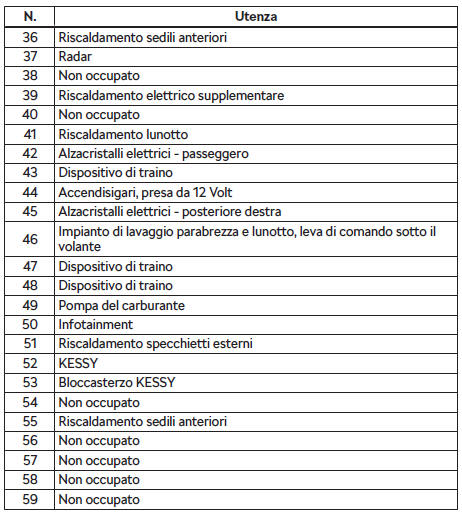

Disposizione dei fusibili nella plancia

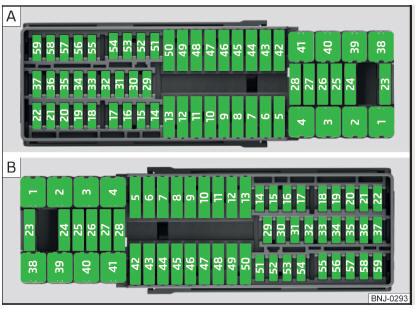

Fig. 292 Fusibili: A - guida a sinistra / B - guida a destra
Fig. 292 Fusibili: A - guida a sinistra / B - guida a destra

Disposizione dei fusibili nella plancia

Disposizione dei fusibili nella plancia

Disposizione dei fusibili nella plancia

Fusibili nel vano motore

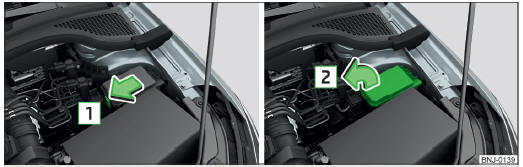

Fig. 293 Rimuovere il coperchio
Fig. 293 Rimuovere il coperchio

Sostituzione del fusibile

ATTENZIONE Il coperchio della scatola portafusibili nel vano motore deve essere sempre inserito correttamente, altrimenti l'acqua potrebbe penetrare nella scatola portafusibili - pericolo di danneggiamento del veicolo!

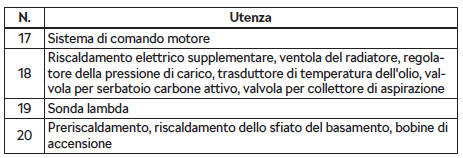

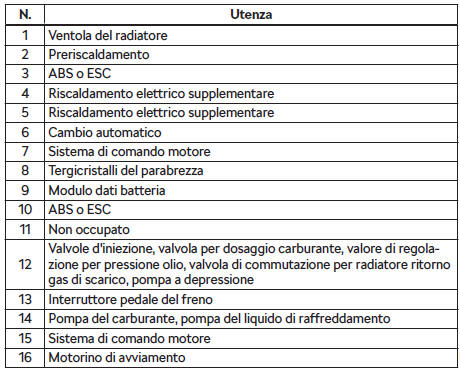

Disposizione dei fusibili nel vano motore

Disposizione dei fusibili nel vano motore

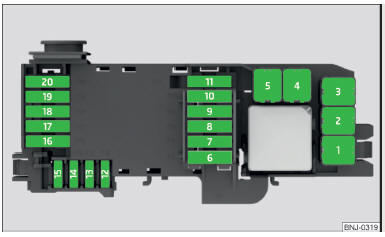

Fig. 294 Fusibili

Disposizione dei fusibili nel vano motore

Disposizione dei fusibili nel vano motore

Fusibili e lampadine

...

Lampadine

Introduzione al tema Nelle presenti istruzioni per l'uso è descritta esclusivamente la sostituzione della lampadina che si effettua da sé e che può essere realizzata senza d ...
