Škoda Fabia: Kit d'emergenza

Posizionamento della cassetta di pronto soccorso e del triangolo d'emergenza

Fig. 266 Posizionamento della cassetta di pronto soccorso e del triangolo d'emergenza - variante 1

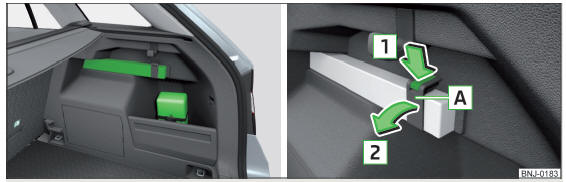

Fig. 267 Posizionamento della cassetta di pronto soccorso e del triangolo d'emergenza - variante 2 / allentamento del triangolo d'emergenza

Le seguenti informazioni sono valide per la cassetta di pronto soccorso e il triangolo d'emergenza della gamma di accessori originali ŠKODA.

Posizionamento della cassetta di pronto soccorso La cassetta di pronto soccorso può essere fissata sul lato destro del bagagliaio utilizzando un nastro di tenuta " fig. 266 e/o " fig. 267.

Posizionamento del triangolo d'emergenza - variante 1 Il triangolo di emergenza può essere inserito nella cavità sotto il bordo di carico " fig. 266.

Posizionamento del triangolo d'emergenza - variante 2 Il triangolo d'emergenza può essere fissato sul lato destro del bagagliaio utilizzando un nastro di tenuta " fig. 267.

• Per l'allentamento premere il bloccaggio del nastro in direzione della freccia 1 e sollevare il nastro A in direzione della freccia 2 " fig. 267.
• Per il fissaggio abbassare il nastro A nella direzione contraria a quella della freccia 2 fino all'innesto.

ATTENZIONE Fissare sempre la cassetta di pronto soccorso e il triangolo d'emergenza - altrimenti in caso di una frenata improvvisa o di una collisione, i passeggeri potrebbero ferirsi.

Posizionamento del giubbotto rifrangente

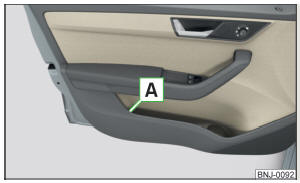

Fig. 268 Scomparto per il giubbotto rifrangente nella porta anteriore

Il giubbotto rifrangente può essere riposto nello scomparto A all'interno dello scomparto portaoggetti nella porta anteriore " fig. 268.

Estintore

Fig. 269 Allentamento dell'estintore

L'estintore è fissato per mezzo di due cinghie ad un supporto ubicato sotto al sedile lato passeggero.

• Per la rimozione dell'estintore allentare i dispositivi di sicurezza su entrambe le cinghie in direzione della freccia " fig. 269 e rimuovere l'estintore.
• Per il Zum fissaggio, inserire di nuovo l'estintore nel supporto e fissarlo con le cinture.

Le istruzioni per l'uso sono attaccate all'estintore.

Prestare attenzione alla data di scadenza riportata sull'estintore. Allo scadere di questa data, il corretto funzionamento del dispositivo non è assicurato.

ATTENZIONE Fissare sempre l'estintore - altrimenti in caso di una frenata improvvisa o di una collisione, i passeggeri potrebbero ferirsi.

Attrezzatura di bordo

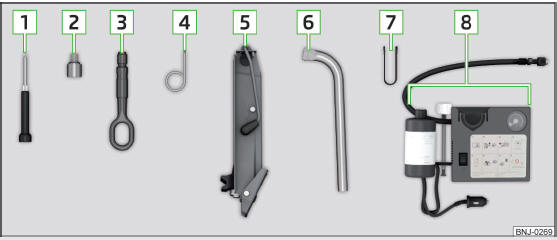

Fig. 270 Attrezzatura di bordo

La cassetta con l'attrezzatura di bordo si trova nello scomparto della ruota di scorta e può essere fissata con un nastro in funzione dell'allestimento.

A seconda dell'allestimento, non tutti i seguenti componenti si trovano nell'attrezzatura di bordo.

1. Cacciavite
2. Adattatore per bulloni antifurto
3. Occhione di traino
4. Staffa per l'estrazione dei copriruota integrali
5. Martinetto con targhetta di avvertenza
6. Chiave per le ruote
7. Pinza per l'estrazione dei cappucci dei bulloni della ruota
8. Kit per riparazioni

ATTENZIONE

• Il martinetto in dotazione è adatto soltanto per questo tipo di veicolo. Mai utilizzarlo per sollevare altri veicoli o altri carichi - pericolo di lesioni.
• Riporre sempre l'attrezzo nella cassetta e accertarsi che sia fissato con il nastro alla ruota di scorta - altrimenti, in caso di frenata improvvisa o di collisione, i passeggeri potrebbero ferirsi.

ATTENZIONE Avvitare il martinetto di nuovo nella posizione di partenza prima di riporlo nella cassetta con l'attrezzatura di bordo - altrimenti sussiste il pericolo di danneggiamento della cassetta.

Avvertenza La dichiarazione di conformità è allegata al martinetto o alla cartella della documentazione di bordo.
