Škoda Fabia: Lampadine
Introduzione al tema
Nelle presenti istruzioni per l'uso è descritta esclusivamente la
sostituzione
della lampadina che si effettua da sé e che può essere realizzata senza
difficoltà.
Fare eseguire la sostituzione della altre lampadine o dei LED da un'officina
autorizzata.
Consigliamo, in caso di dubbio, di affidare la sostituzione a un'officina
autorizzata
oppure di rivolgersi a un esperto.
- Prima di sostituire le lampadine, disinserire l'accensione e spegnere le
luci.
- Le lampadine difettose devono essere sostituite con lampadine di uguale
tipo.
La denominazione si trova sullo zoccolo della lampadina o sull'ampolla.
Si raccomanda, dopo la sostituzione di una lampadina delle luci abbaglianti,
anabbaglianti o dei fendinebbia, di fare controllare l'assetto dei fari presso
un'officina autorizzata.
ATTENZIONE
- Prima di effettuare lavori nel vano motore, leggere e rispettare
le avvertenze
- Se la strada non è sufficientemente illuminata dal veicolo o se
il veicolo
non è visibile o è scarsamente visibile agli altri veicoli possono
verificarsi incidenti.
- Le lampadine H4, H7 e H8 sono in pressione e in fase di
sostituzione possono
scoppiare - sussiste il pericolo di lesioni! Si raccomanda in caso di
sostituzione
di indossare guanti e un paio di occhiali protettivi.
ATTENZIONE
- Non afferrare l'ampolla a mani nude - anche il minimo imbrattamento
riduce
la durata della lampadina. Utilizzare un panno pulito, un tovagliolo o
un materiale
analogo.
- Il coperchio di protezione della lampadina deve sempre essere
correttamente
inserito nei fari, altrimenti acqua e sporco possono penetrare nei fari
- pericolo
di danneggiamento dei fari.
Avvertenza
Si consiglia di tenere sempre a bordo del veicolo una scatola con
lampadine di
ricambio.
Disposizione delle lampadine nei fari anteriori alogeni

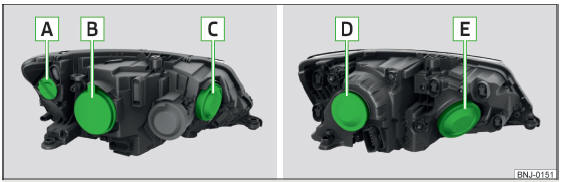

Fig. 295 Faro anteriore sinistro: fari alogeni / proiettori alogeni
Disposizione delle lampadine "
- Luci diurne
- Anabbaglianti, abbaglianti e luci di posizione
- Indicatori di direzione
- Anabbaglianti
- Abbaglianti e indicatori di direzione
Rimozione/inserimento copertura dal/nel copriruota anteriore

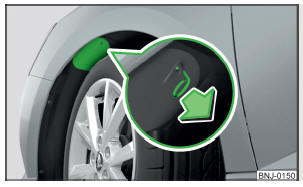

Fig. 296
Rimozione della copertura in
plastica
Per sostituire alcune lampadine occorre smontare la copertura nel copriruota
anteriore.
Per informazioni su un eventuale rimozione della copertura, consultare la
descrizione
della rispettiva sostituzione lampadine.
Rimozione
- Regolare le ruote anteriore verso il centro del veicolo.
- Inserire la staffa per l'estrazione dei copriruota integrali,
Attrezzatura
di bordo nella cavità della copertura.
- Rimuovere la copertura tirando dal gancio nella direzione indicata dalla
freccia
" fig. 296.
Inserimento
- Inserire e spingere la copertura nella rispettiva apertura.
La copertura deve essere saldamente innestata.
Rimozione/inserimento del supporto del manicotto del serbatoio
acqua di lavaggio

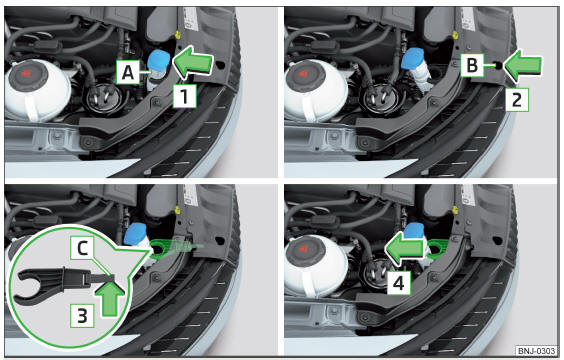

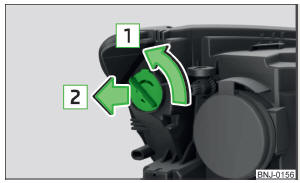

Fig. 297 Rimozione del supporto del manicotto del serbatoio acqua di lavaggio
Per la sostituzione di alcune lampadine occorre rimuovere il supporto del
manicotto
del serbatoio acqua di lavaggio. Il supporto si trova nel vano motore davanti
a destra.
Per informazioni su un eventuale rimozione del supporto, consultare la
descrizione
della rispettiva sostituzione lampadine.
Rimozione
- Allentare il manicotto del serbatoio A dal supporto in direzione della
freccia
1 ".
- Inserire un dito nella cavità B in direzione della freccia 2 e sollevare
il nasello
C in direzione della freccia 3 .
- Togliere il supporto del manicotto del serbatoio nel senso indicato
dalla freccia
4 .
Inserimento
- Inserire il supporto del manicotto del serbatoio nel senso opposto a
quello indicato
dalla freccia 4 " fig. 297.
Il supporto deve essere innestato saldamente.
- Inserire il manicotto del serbatoio nel supporto nel senso opposto a
quello indicato
dalla freccia 1 .
Sostituzione della lampadina delle luci diurne (fari alogeni)

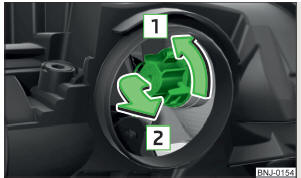

Fig. 298
Sostituzione della lampadina per
luci diurne
- Rimuovere la rispettiva copertura nel copriruota anteriore
- Ruotare il portalampada con la lampadina in direzione della freccia 1
" .
- Estrarre il portalampada con la lampadina in direzione della freccia 2 .
- Sostituire la lampadina nel portalampada.
- Inserire il portalampada con la nuova lampadina in direzione opposta a
quella
indicata dalla freccia 2 nel faro.
- Ruotare il portalamapada con la nuova lampadina in senso contrario a
quello
indicato dalla freccia 1 fino all'arresto.
- Inserire di nuovo la rispettiva copertura nel copriruota anteriore
Sostituzione della lampadina per anabbaglianti e abbaglianti (luci
alogene)

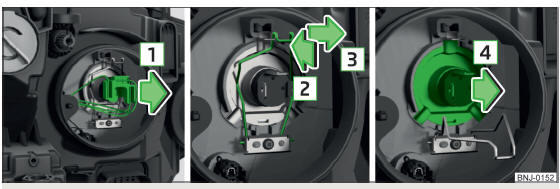

Fig. 299 Sostituzione della lampadina per anabbaglianti e abbaglianti
- Rimuovere la rispettiva copertura nel copriruota anteriore
Per la sostituzione delle lampadine nel faro destro rimuovere dapprima il
supporto
del manicotto del serbatoio acqua di lavaggio.
- Estrarre il coperchio protettivo B " fig. 295
- Premere il bloccaggio della spina ed estrarre la spina con movimenti
oscillanti
in direzione della freccia 1 " fig. 299.
- Premere la molla nel senso indicato dalla freccia 2 .
- Rilasciare la molla nel senso indicato dalla freccia 3 .
- Estrarre la lampadina difettosa nel senso indicato dalla freccia 4 .
- Inserire una nuova lampadina nel faro e fissare la molla in senso
contrario a
quello indicato dalla freccia 3 .
- Innestare la spina nel senso opposto a quello indicato dalla freccia 1 .
- Inserire il coperchio protettivo B " fig. 295
Dopo la sostituzione della lampadina nel faro destro, inserire di nuovo il
supporto
del manicotto del serbatoio acqua di lavaggio.
- Inserire di nuovo la rispettiva copertura nel copriruota anteriore
Sostituzione della lampadina della luce di posizione (fari alogeni)

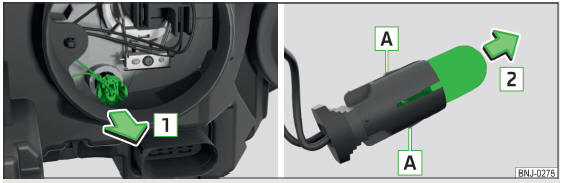

Fig. 300 Sostituzione della lampadina della luce di posizione
Estrazione/inserimento della lampadina per luci di posizione
- Rimuovere la rispettiva copertura nel copriruota anteriore
Prima della sostituzione delle lampadine nel faro destro rimuovere dapprima
il
supporto del manicotto del serbatoio acqua di lavaggio.
- Estrarre il coperchio protettivo B "
- Estrarre il portalampada con la lampadina con movimenti oscillanti nella
direzione
indicata dalla freccia 1 ".
- Afferrare il portalampada con la lampadina nell'area A .
- Estrarre la lampadina difettosa dal portalampada nella direzione
indicata dalla
freccia 2 .
- Inserire una nuova lampadina nel portalampada, fino all'arresto.
- Quindi inserire nuovamente il portalampada con la lampadina nel faro.
- Inserire il coperchio protettivo B " fig. 295
Dopo la sostituzione della lampadina nel faro destro, inserire di nuovo il
supporto
del manicotto del serbatoio acqua di lavaggio
- Inserire di nuovo la rispettiva copertura nel copriruota anteriore
Sostituzione della lampadina degli indicatori di direzione anteriori
(fari alogeni)
Fig. 301
Sostituzione della lampadina per
indicatore di direzione anteriore
Prima della sostituzione delle lampadine nel faro destro rimuovere dapprima
il
supporto del manicotto del serbatoio acqua di lavaggio.
- Estrarre il coperchio protettivo C " fig. 295
- Ruotare il portalampada con la lampadina in direzione della freccia 1
" fig. 301.
- Estrarre il portalampada con la lampadina in direzione della freccia 2 .
- Sostituire la lampadina nel portalampada.
- Inserire il portalampada con la nuova lampadina in direzione opposta a
quella
indicata dalla freccia 2 nel faro.
- Ruotare il portalamapada con la nuova lampadina in senso contrario a
quello
indicato dalla freccia 1 fino all'arresto.
- Inserire il coperchio protettivo C " fig. 295
Dopo la sostituzione della lampadina nel faro destro, inserire di nuovo il
supporto
del manicotto del serbatoio acqua di lavaggio.
Sostituzione della lampadina degli abbaglianti (proiettori alogeni)

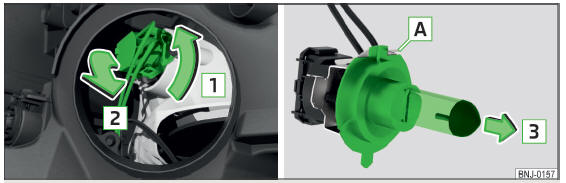

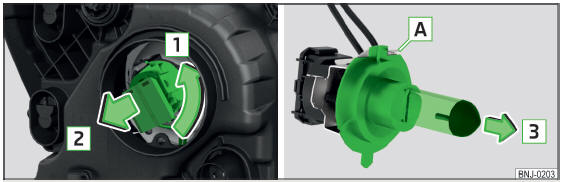

Fig. 302 Sostituzione della lampadina delle luci anabbaglianti
- Rimuovere la rispettiva copertura nel copriruota anteriore
- Estrarre il coperchio protettivo D " fig. 295
- Ruotare la spina con la lampadina in direzione della freccia 1 " fig.
302.
- Estrarre la spina con la lampadina in direzione della freccia 2 .
- Estrarre la lampadina dalla spina nella direzione indicata dalla freccia
3 .
- Inserire una nuova lampadina nella spina in modo che il nasello A della
spina
si innesti nella cavità della lampadina.
- Inserire la spina con la nuova lampadina in direzione opposta a quella
indicata
dalla freccia 2 nel faro.
- Ruotare la spina con la nuova lampadina in senso contrario a quello
indicato
dalla freccia 1 fino all'arresto.
- Inserire il coperchio protettivo D " fig. 295
- Inserire di nuovo la rispettiva copertura nel copriruota anteriore
Sostituzione della lampadina degli abbaglianti (proiettori alogeni)
Fig. 303 Sostituzione della lampadina per gli abbaglianti
Prima della sostituzione delle lampadine nel faro destro rimuovere dapprima
il
supporto del manicotto del serbatoio acqua di lavaggio.
- Estrarre il coperchio protettivo E " fig. 295
- Ruotare la spina con la lampadina in direzione della freccia 1 " fig.
303.
- Estrarre la spina con la lampadina in direzione della freccia 2 .
- Estrarre la lampadina dalla spina nella direzione indicata dalla freccia
3 .
- Inserire una nuova lampadina nella spina in modo che il nasello A della
spina
si innesti nella cavità della lampadina.
- Inserire la spina con la nuova lampadina in direzione opposta a quella
indicata
dalla freccia 2 nel faro.
- Ruotare la spina con la nuova lampadina in senso contrario a quello
indicato
dalla freccia 1 fino all'arresto.
- Inserire il coperchio protettivo E " fig. 295
Dopo la sostituzione della lampadina nel faro destro, inserire di nuovo il
supporto
del manicotto del serbatoio acqua di lavaggio.
Sostituzione della lampadina degli indicatori di direzione (proiettori
alogeni)

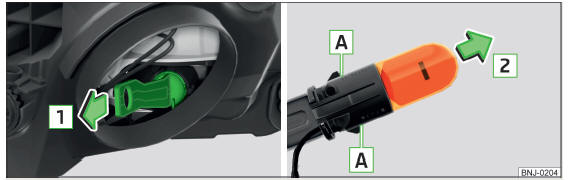

Fig. 304 Sostituzione della lampadina per gli indicatori di direzione
Per la sostituzione delle lampadine nel faro destro rimuovere dapprima il
supporto
del manicotto del serbatoio acqua di lavaggio
- Estrarre il coperchio protettivo E " fig. 295
- Estrarre il portalampada con la lampadina con movimenti oscillanti nella
direzione
indicata dalla freccia 1 " fig. 304.
- Afferrare il portalampada con la lampadina nell'area A .
- Estrarre la lampadina difettosa dal portalampada nella direzione
indicata dalla
freccia 2 .
- Inserire una nuova lampadina nel portalampada, fino all'arresto.
- Quindi inserire nuovamente il portalampada con la lampadina nel faro.
- Inserire il coperchio protettivo E " fig. 295
Dopo la sostituzione della lampadina nel faro destro, inserire di nuovo il
supporto
del manicotto del serbatoio acqua di lavaggio.
Sostituzione della lampadina per fendinebbia

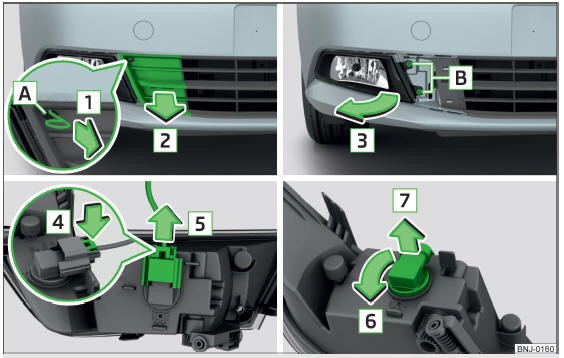

Fig. 305 Estrazione fendinebbia / sostituzione lampadina
Estrazione della griglia di protezione e del faro
- Inserire nell'apertura A " fig. 305 la staffa per la rimozione dei
copriruota integrali.
- Tirando il gancio in direzione della freccia 1 rimuovere la griglia di
protezione
in direzione della freccia 2 .
- Svitare le viti B utilizzando il cacciavite presente nell'attrezzatura
di bordo.
- Estrarre con cautela il faro nella direzione indicata dalla freccia 3 .
Sostituzione della lampadina
- Premere il bloccaggio in corrispondenza della spina, nella direzione
indicata
dalla freccia 4 .
- Estrarre la spina nella direzione indicata dalla freccia 5 .
- Ruotare il portalampada con la lampadina sino all'arresto in direzione
della
freccia 6 .
- Estrarre il portalampada con la lampadina in direzione della freccia 7 .
- Inserire un nuovo portalampada con la lampadina nel faro e quindi
ruotare in
direzione opposta a quella della freccia 6 sino al completo arresto.
- Inserire la spina.
Inserimento del faro e della griglia di protezione
- Inserire il fendinebbia nel senso contrario a quello indicato dalla
freccia 3
" fig. 305 e avvitare in maniera decisa.
- Inserire la griglia di protezione e premerla con cautela, finché non si
innesta in
sicurezza.
Montaggio/smontaggio delle luci di retromarcia

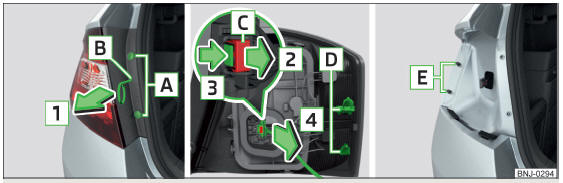

Fig. 306 Smontaggio delle luci / estrazione della spina
Smontaggio
- Aprire il portellone bagagliaio.
- Svitare le viti A " fig. 306 utilizzando il cacciavite presente
nell'attrezzatura
di bordo.
- Inserire nell'apertura B la staffa per l'estrazione dei copriruota
integrali, con
l'occhiello verso il basso (per la luce destra con l'occhiello verso
l'alto).
- Tenere ferme le luci con il palmo della mano ed estrarle con cautela in
direzione
della freccia 1 dai bulloni E .
- Tirare il bloccaggio C sulla spina nella direzione indicata dalla
freccia 2 .
- Premere il bloccaggio della spina in direzione della freccia 3 ed
estrarre la
spina in direzione della freccia 4 .
Montaggio
- Inserire la spina nelle luci.
- Fissare il bloccaggio nella direzione opposta a quella indicata dalla
freccia 2
" fig. 306.
- Innestare le luci con le aperture D nei bulloni E della carrozzeria.
- Inserire con cautela le luci nei bulloni della carrozzeria.
- Avvitare saldamente le luci.
- Chiudere il portellone bagagliaio.
ATTENZIONE
- Durante il montaggio prestare attenzione che il cablaggio non
resti incastrato
tra la carrozzeria e le luci - altrimenti sussiste il pericolo di
danneggiare l'impianto
elettrico e di infiltrazioni d'acqua.
- Se non si è certi che il cablaggio non sia rimasto incastrato, si
consiglia di rivolgersi
a un'officina autorizzata che potrà verificare il corretto collegamento
delle luci.
- Durante lo smontaggio ed il montaggio delle luci di retromarcia
prestare attenzione
a non danneggiare la vernice del veicolo e le luci di retromarcia.
Sostituzione delle lampadine nelle luci di retromarcia

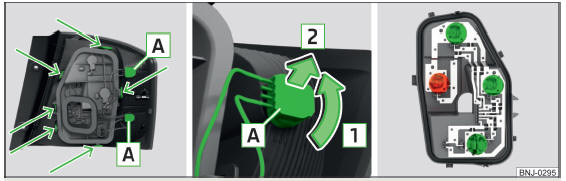

Fig. 307 Parte esterna delle luci / estrazione lampadina / portalampada
Parti esterne delle luci
- Ruotare il portalampada con la lampadina A in direzione della freccia 1
" fig. 307.
- Estrarre il portalampada con la lampadina dall'alloggiamento in
direzione della
freccia 2 .
- Estrarre la lampadina con movimenti oscillanti.
- Inserire una nuova lampadina nel portalampada.
- Inserire di nuovo il portalampada con la lampadina nell'alloggiamento e
girarlo
fino all'arresto in senso opposto a quello indicato dalla freccia 1 .
Parti interne delle luci
- Ruotare i portalampada con le lampadine A in direzione della freccia 1
" fig. 307.
- Estrarre i portalampada con le lampadine dall'alloggiamento in direzione
della
freccia 2 .
- Sbloccare il portalampada dalle aree contrassegnate dalle frecce " fig.
307 e
quindi estrarre il portalampada dalle luci.
- Ruotare la relativa lampadina fino all'arresto in senso antiorario ed
estrarla
dal supporto.
- Inserire una nuova lampadina nel supporto e ruotarla in senso orario
fino all'arresto.
- Inserire il portalampada nelle luci. Il supporto deve essere saldamente
innestato.
- Inserire di nuovo i portalampada con le lampadine A nell'alloggiamento e
girarlo
fino all'arresto in senso opposto a quello indicato dalla freccia 1 .
Introduzione al tema
Fig. 290
Fusibile bruciato
I singoli circuiti elettrici sono protetti da fusibili. Il fusibile bruciato
si riconosce
per le strisce metalliche fuse " fig. 290 A/B.
A ...
