Ford Fusion: Gancio di traino staccabile

AVVERTENZE Non lasciare mai il gancio di traino staccato all'interno del veicolo se non è saldamente fissato. Ciò potrebbe aumentare il rischio di infortuni in caso di incidente. Prestare particolare attenzione quando si monta il gancio di traino, poiché la sicurezza del veicolo e del rimorchio dipendono da questo

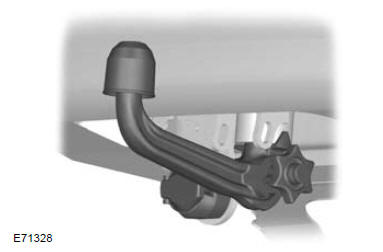

Al di sotto del paraurti posteriore si trovano la presa del rimorchio a 13 pin e la sede del gancio di traino. Ruotare la presa del rimorchio verso il basso di 90 gradi fino a quando non si insedia in posizione finale.

Quando non viene utilizzato, il gancio di traino deve essere fissato saldamente all'interno del bagagliaio. Inserire il tappo in sede.

Sbloccaggio del meccanismo del gancio di traino

PERICOLO Non utilizzare alcun attrezzo per montare o smontare il gancio di traino. Non modificare l'accoppiamento del rimorchio. Non scomporre o riparare il gancio di traino.

1. Rimuovere il tappo di protezione.

   Inserire la chiave e ruotarla in senso orario per sbloccare.

2. Tenere fermo il gancio di traino.

   Estrarre la manopola e ruotarla in senso orario finché scatta.

3. Il contrassegno rosso sulla manopola deve allinearsi al contrassegno verde sul gancio.
4. Far scattare la manopola. Il gancio di traino è sbloccato.

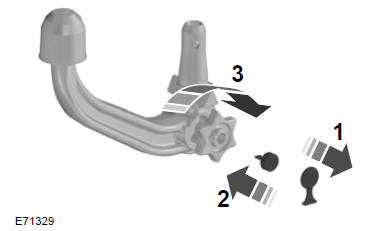

Inserimento del gancio di traino

PERICOLO Il gancio di traino può essere inserito solamente quando è completamente sbloccato.

1. Estrarre la copertura.
2. Inserire il gancio di traino verticalmente e premerlo verso l'alto fino a quando non si insedia (1). Non tenere la mano accanto alla manopola.
3. Il contrassegno verde sulla manopola deve allinearsi al contrassegno verde sul gancio.
4. Per bloccarlo, ruotare la chiave in senso antiorario e rimuovere la chiave (2).
5. Togliere il tappo protettivo dalla maniglia della chiave e inserire il tappo nella serratura.

Guida con un rimorchio

PERICOLO In caso non fosse possibile soddisfare una qualsiasi delle suddette condizioni, non utilizzare la barra di traino e farla ispezionare da un tecnico.

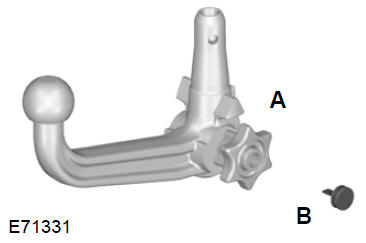

Prima di cominciare il viaggio, accertarsi che il gancio di traino sia bloccato correttamente. Verificare che:

• i contrassegni verdi siano allineati
• la manopola (A) sia montata correttamente sul gancio di traino.
• la chiave sia stata rimossa (B).
• il gancio di traino sia saldamente fissato. Non si deve muovere quando tirato con forza.

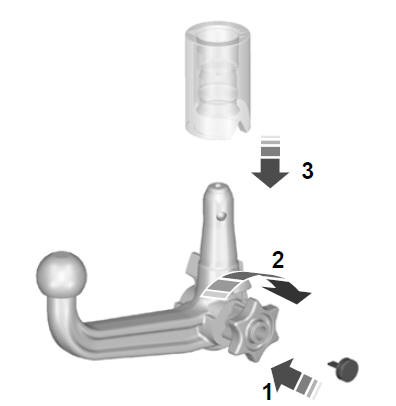

Smontaggio del gancio di traino

Nota: Sganciare il rimorchio.

1. Rimuovere il tappo di protezione.

   Premere il tappo nella maniglia della chiave. Inserire la chiave e sbloccare.

2. Tenere fermo il gancio di traino.

   Estrarre la manopola e ruotarla in senso orario finché si ferma.

3. Smontare il gancio di traino.
4. Far scattare la manopola.

Quando viene sbloccato in questo modo, il gancio di traino può essere reinserito in qualsiasi momento.

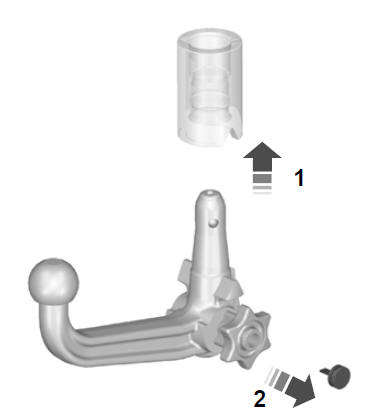

Guida senza rimorchio

PERICOLO Per evitare il rischio di infortuni, non sbloccare mai il gancio di traino con il rimorchio collegato

1. Smontare il gancio di traino.
2. Inserire il tappo in sede.

Manutenzione

PERICOLO Rimuovere il gancio di traino e proteggerne la sede con un tappo prima di pulire il veicolo con getti di vapore.

Tenere il sistema pulito. Lubrificare periodicamente cuscinetti, superfici di scorrimento e sfere di bloccaggio con del grasso privo di resina o dell'olio e bloccare con della grafite.

Prendere nota del numero della chiave. In caso di smarrimento, le chiavi sostitutive sono disponibili presso il costruttore indicando il numero della chiave a 4 cifre.
