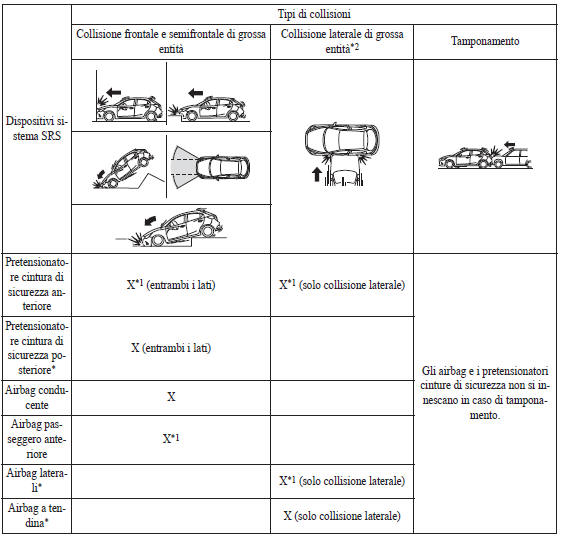

Mazda 2: Criteri d'innesco airbag SRSQuesta scheda indica i componenti del sistema SRS che si innescano a seconda del tipo di collisione.
(Le figure rappresentano i vari casi di collisioni).
X: Il sistema airbag SRS è concepito per innescarsi in caso di collisione.
*1 (Con interruttore di disattivazione airbag passeggero anteriore)
Gli airbag frontale e laterale e il pretensionatore della cintura di sicurezza
del passeggero anteriore sono
concepiti per innescarsi a seconda dello stato dell'interruttore di
disattivazione airbag passeggero anteriore.
*2 (Con airbag laterali/a tendina)
In una collisione laterale, s'innescano i pretensionatori delle cintura di
sicurezza anteriori e gli airbag laterali/a
tendina (solo sul lato interessato dalla collisione).
*Alcuni modelli.
NOTA In una collisione semifrontale, gli airbag e i pretensionatori in dotazione potrebbero innescarsi tutti a seconda della direzione, angolazione e violenza dell'impatto.
