Introduzione al tema Le indicazioni riportate nei documenti ufficiali del veicolo hanno sempre la priorità su quelle contenute nelle presenti istruzioni per l'uso.
I dati sulle prestazioni specificati sono stati rilevati senza gli equipaggiamenti che influiscono sulle prestazioni (ad es. il climatizzatore).
I valori indicati sono stati accertati con i regolamenti e alle condizioni previste dalle norme di legge o dalle norme tecniche per la determinazione dei dati operativi e tecnici dei veicoli.
I valori riportati sono validi per un modello di base senza dotazioni speciali.

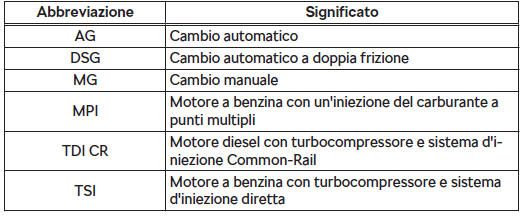

Abbreviazioni utilizzate
Dati di identificazione del veicolo

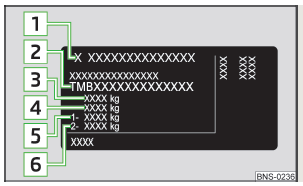

Fig. 308
Targhetta di identificazione
Targhetta di identificazione La targhetta di identificazione " fig. 308 si trova in basso sul montante centrale sul lato destro del veicolo.
La targhetta di identificazione riporta i seguenti dati.
Numero di telaio (VIN) Il numero VIN (numero carrozzeria) è applicato nel vano motore sul duomo dell'ammortizzatore destro. Questo numero è riportato anche su una targhetta applicata nell'angolo inferiore sinistro sotto il parabrezza (insieme con il codice a barre del numero carrozzeria), nonché sulla targhetta di identificazione.
Il numero VIN può essere visualizzato anche in Infotainment nel menu Service.
Numero motore Il numero motore è impresso sul blocco motore.
Informazioni complementari (solo per la Russia) Il numero completo del tipo di omologazione dell'automezzo è indicato nella documentazione del veicolo, campo 17.
Peso massimo consentito di matrice e rimorchio Il peso massimo consentito di matrice e rimorchio vale solo per altezze fino a 1.000 m sul livello del mare.
Con l'aumentare dell'altitudine diminuiscono le prestazioni del motore e anche la capacità di superare pendenze. Pertanto per ogni 1000 m di altezza, anche quando si intraprende la salita, ridurre del 10% il peso del complesso motricerimorchio.
Il peso del complesso motrice-rimorchio è costituito dal peso effettivo della motrice (con carico) e del rimorchio (con carico).
Peso operativoATTENZIONE Non superare il peso massimo ammesso del veicolo - pericolo d'incidenti e danno al veicolo!
Questo valore è solo un valore di riferimento e corrisponde al peso operativo minimo, senza ulteriori accessori in grado di aumentare il peso (ad es. ruota di scorta, ecc.). Esso comprende anche 75 kg di peso del conducente e il peso del serbatoio e dell'attrezzatura di bordo, nonché il serbatoio del carburante riempito al 90% .

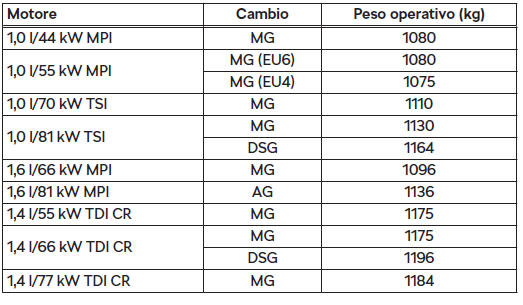

Peso operativo - Fabia

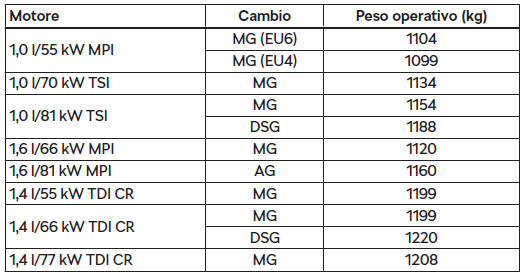

Peso operativo - Fabia Combi
CaricoAvvertenza A richiesta è possibile richiedere il peso esatto del veicolo rivolgendosi a un'officina autorizzata.
In base alla differenza tra il massimo peso complessivo ammesso e il peso operativo, è possibile calcolare il carico massimo indicativo.
Il carico è composto dai seguenti pesi.
I dati sul consumo di carburante e sulle emissioni di CO2 non erano disponibili al momento della chiusura di redazione.
I dati sul consumo di carburante e sulle emissioni di CO2 sono reperibili dalle pagine web ŠKODA o dalla documentazione tecnica e commerciale del veicolo.
La misurazione del ciclo urbano inizia con l'avviamento a freddo del motore. In seguito viene simulato il ciclo urbano.
Nel ciclo extraurbano il veicolo viene accelerato e frenato più volte in tutte le marce nelle condizioni di guida quotidiane. La velocità di marcia varia tra 0 e 120 km/h.
Il calcolo del consumo di carburante nel ciclo combinato avviene con una media di circa il 37% per il ciclo urbano e del 63% per il ciclo extraurbano.
DimensioniAvvertenza
- I dati sul consumo di carburante e sulle emissioni riportati sulle pagine web ŠKODA o sui documenti tecnici e commerciali del veicolo sono stati accertati con i regolamenti e alle condizioni previste dalle norme di legge o dalle norme tecniche per la determinazione dei dati operativi e tecnici dei veicoli.
- In funzione degli equipaggiamenti presenti, dello stile di guida, della situazione del traffico, delle condizioni atmosferiche e delle condizioni del veicolo, dall'impiego pratico del veicolo possono risultare consumi di carburante diversi dai valori di cui alle pagine web ŠKODA o alla documentazione tecnica e commerciale del veicolo.

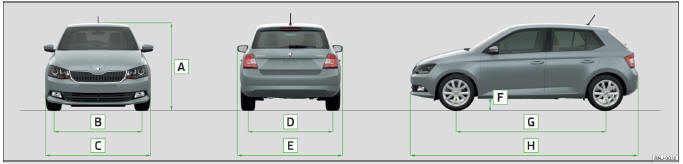

Fig. 309 Dimensioni del veicolo
Le dimensioni del veicolo riportate nei documenti ufficiali del veicolo hanno sempre la priorità su quelle contenute nelle presenti istruzioni per l'uso.
Le dimensioni riportate di seguito sono valide per un modello di base senza dotazioni speciali.

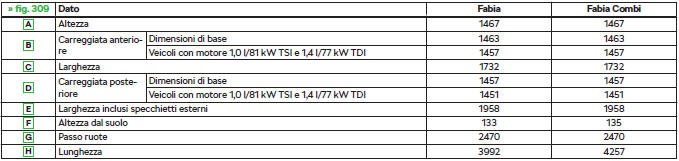

Dimensioni del veicolo con peso operativo senza conducente (in mm)
Angolo di sbalzo
Fig. 310
Angolo di sbalzo
Angolo "
I valori dell'angolo di sbalzo indicano l'inclinazione massima di un pendio, entro la quale il veicolo, a bassa velocità, è in grado di affrontare un pendio senza che tocchi il paraurti o il sottoscocca. I valori elencati corrispondono al carico massimo possibile sull'asse anteriore o posteriore.
Angolo di sbalzo ()
...
